Detector de fallas ultrasónico portátil universal para inspecciones exigentes

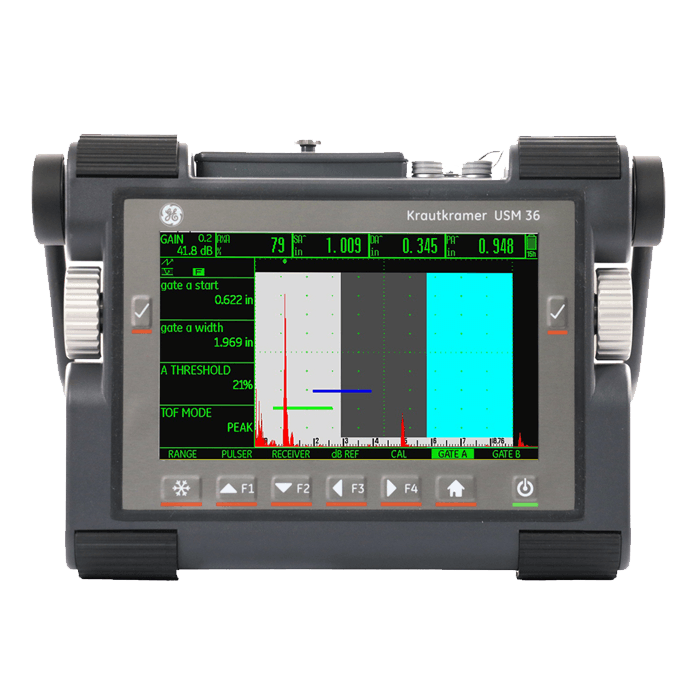

El Krautkrämer USM 36 de Waygate Technologies es un detector de fallas ultrasónico portátil diseñado como “caballo de batalla” para inspecciones diarias en entornos industriales exigentes. Combina un diseño robusto, la pantalla más grande de su clase y un rendimiento UT de última generación para asegurar resultados confiables en soldaduras, forjas, fundiciones y mediciones de espesor.
Los entornos industriales más duros requieren productos de inspección NDT resistentes y confiables diseñados específicamente para resistir cualquier condición.
Hay pocas herramientas de inspección más versátiles que el detector de fallas ultrasónico portátil USM 36. Es ideal para hacer frente a una amplia gama de desafíos de inspección que incluyen:
- Inspección de soldaduras
- Medición de corrosión
- Inspección de piezas forjadas
- Inspección de materiales especiales, incluidos los utilizados en las industrias aeroespacial y automóvil
El Krautkramer USM 36 de GE es el equipo más nuevo de la gama de Detectores de Fallas USM. Por lo que es usado diariamente como detector de fallas principal por una infinidad de empresas que realizan inspección alrededor del mundo.
¿Por qué elegir el USM 36?
1. Pantalla grande y legible en cualquier condición
El USM 36 incorpora una pantalla LCD de 7” con resolución 800 × 480 píxeles, que ofrece una visualización amplia y nítida del A-scan y parámetros de inspección. Incluso en exteriores con sol directo o en jornadas largas, las señales pueden interpretarse con comodidad y precisión.
2. Manejo simple, pensado para el trabajo diario
Mantiene las clásicas perillas rotatorias de los modelos Krautkrämer anteriores, pero reduce las teclas de función a un teclado de solo 6 botones, lo que hace que la configuración sea rápida e intuitiva. La interfaz comparte lógica con equipos como USM Go/USM Go+, por lo que técnicos familiarizados con esa línea se adaptan en muy poco tiempo.
3. Conectividad y trazabilidad de datos
El USM 36 permite guardar pantallas, A-scans e incluso videos de A-scan en una tarjeta SD o memoria USB para análisis posterior, informes y respaldo de inspecciones. También cuenta con salida VGA para mostrar la señal en un monitor o proyector, ideal para capacitaciones internas.
4. Diseñado para los ambientes más duros
-
Protección IP66 frente a polvo y agua.
-
Rango de temperatura de operación: –10 °C a +55 °C.
-
Peso aproximado de 2,2 kg incluyendo batería.
-
Batería de ion–litio con más de 13 horas de autonomía y cargador integrado.
Esto lo hace adecuado para condiciones extremas: desde plantas petroquímicas y centrales de generación hasta faenas al aire libre en climas muy fríos o muy calurosos.
5. Paquetes de software para códigos y normas
El USM 36 está disponible en tres versiones que agregan funciones según la necesidad de inspección. Los paquetes más avanzados incluyen:
-
DAC / TCG para evaluación según normas EN, ASTM, ASME, JIS, GB, etc.
-
AWS para inspección de soldaduras según AWS D1.1/D1.5.
-
DGS, Phantom Echo Detection y atenuación de eco de fondo (BEA) para dimensionamiento preciso de discontinuidades y reducción de ecos falsos.
Aplicaciones típicas
El Krautkrämer USM 36 fue desarrollado como detector UT universal para una amplia gama de industrias:
-
Inspección de soldaduras en generación eléctrica, petróleo y gas, petroquímica e infraestructura.
-
Medición de espesores en componentes automotrices, estructuras metálicas y piezas mecanizadas.
-
Medición de corrosión usando sondas duales, con modo de captura de mínimo espesor y auto–freeze.
-
Inspección de forjas y fundiciones, incluyendo detección de discontinuidades internas en materiales de grano fino y piezas largas.
-
Evaluación de materiales especiales donde se requiere alta penetración, gracias al pulso cuadrado opcional de alta energía.
Diseño robusto y ergonomía
-
Carcasa robusta con protección IP66 para trabajo en ambientes con polvo, lluvia o salpicaduras.
-
Formato portátil (255 × 177 × 100 mm) que puede usarse en mano, con correa o montado en arnés según configuración.
-
Controles físicos (perillas + teclado corto) diseñados para uso con guantes.
-
Interfaz disponible en múltiples idiomas, incluyendo español.
Incluye (kit típico)
El kit estándar del USM 36 suele incluir:
-
Unidad electrónica Krautkrämer USM 36.
-
Batería recargable de ion–litio.
-
Cargador / fuente de poder AC.
-
Tarjeta SD (por ejemplo, 2 GB) para almacenamiento de datos.
-
Cable USB para descarga de datos.
-
Maletín de transporte rígido.
-
Guía rápida de operación.
-
Manual de usuario (generalmente en formato digital).
-
Certificado de conformidad de fábrica.
(La configuración exacta del kit puede variar según la versión y los accesorios que se acuerden en la cotización con Profan.)
Media
Especificaciones técnicas destacadas
Basado en la ficha técnica oficial de Waygate Technologies.
Pantalla
-
Tipo: LCD color
-
Tamaño: 7" (diagonal)
-
Área activa: 152,4 × 91,44 mm
-
Resolución: 800 × 480 píxeles
Rango UT y parámetros principales
-
Rango de distancia (onda longitudinal): 4 … 14.108 mm (hasta 555")
-
Velocidad: 250 … 16.000 m/s
-
PRF: 15 … 2.000 Hz, con modos Auto Low / Auto Med / Auto High y Manual.
Pulser
-
Modo estándar: pulser tipo Spike.
-
Opción: pulser cuadrado (Square–wave) para mayor penetración.
-
Tensión (modo SQ): 120–300 V, en pasos de 10 V.
-
Ancho de pulso (modo SQ): 30–500 ns, en pasos de 10 ns.
Receptor
-
Rango dinámico: 110 dB, ajustable en pasos de 0,2 dB.
-
Banda analógica: 0,5 … 20 MHz.
-
Filtros seleccionables para diferentes rangos de frecuencia.
Gates y mediciones
-
Hasta tres compuertas (A, B y C, según versión).
-
Modos de medición: Peak, Flank, J-Flank, First Peak, entre otros.
Memoria y conectividad
-
Ranura para tarjeta SD (por ejemplo 8 GB según ficha).
-
Formatos de reporte: imágenes (JPEG/BMP) y estructura de datos UGO (ASCII).
-
Conexiones:
-
2 conectores de sonda (LEMO-1 o BNC, según versión)
-
USB tipo B
-
Salida VGA para monitor/proyector.
-
Alimentación y entorno
-
Batería: Li-ion, más de 13 h de operación con carga completa.
-
Alimentación externa: 100–240 VAC, 50/60 Hz.
-
Protección: IP66 (según IEC 60529).
-
Temperatura de operación: –10 … +55 °C.
-
Dimensiones (An × Al × Prof): 255 × 177 × 100 mm.
-
Peso (con batería): ≈ 2,2 kg.
