Martillo de Rebote para Hormigón

NOVOTEST SH

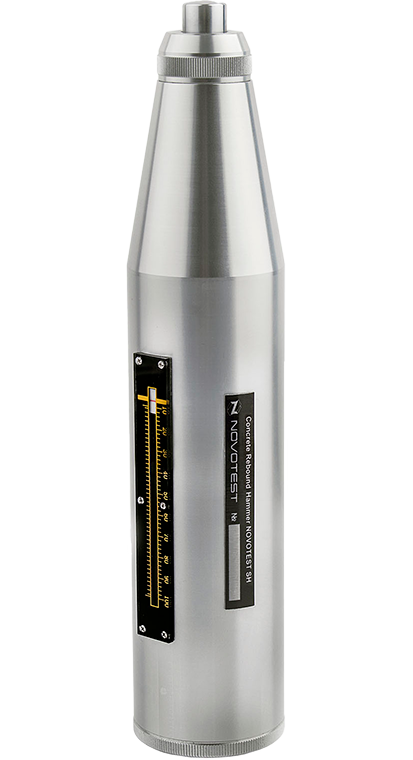

Martillo de rebote para hormigon Novotest SH

El martillo de rebote para hormigón (esclerómetro) NOVOTEST SH es un equipo de ensayo no destructivo para determinar la resistencia del hormigón y otros materiales de construcción. Este tipo de instrumento es conocido mundialmente como “martillo Schmidt”, en honor al ingeniero Ernst Schmidt, quien desarrolló la construcción original del esclerómetro.

El método se basa en impactar un émbolo sobre la superficie del hormigón con una energía de impacto normalizada y medir la altura de rebote del percutor. La altura del rebote es proporcional a la resistencia del material y se interpreta mediante tablas de calibración que se suministran junto con el instrumento.

Gracias a su simplicidad de uso, diseño fiable y buena precisión de medición, el martillo Schmidt es uno de los métodos más utilizados en el mundo para estimar la resistencia del hormigón in situ de forma rápida y sin dañar la estructura.

Ventajas:

  • Tres versiones según energía de impacto (SH-225, SH-75 y SH-20) para cubrir desde hormigón estructural masivo hasta morteros de albañilería.
  • Ensayo completamente no destructivo: no daña el elemento ensayado cuando se utiliza correctamente sobre superficies adecuadamente preparadas.
  • Alta precisión de medición (≈10 %) y buena repetibilidad cuando se siguen las recomendaciones de uso y se emplean las tablas de calibración suministradas.
  • Cumple con normas y recomendaciones internacionales ampliamente aceptadas para este tipo de ensayo (ASTM, DIN, EN, ISO).
  • Diseño mecánico robusto y fácil de usar, ideal para aplicaciones en obra, laboratorio y control de calidad de materiales.
  • Posibilidad de verificación con yunque calibrado, lo que permite comprobar periódicamente la exactitud del instrumento y mantener la trazabilidad de las mediciones.

PRINCIPIO DE FUNCIONAMIENTO

El ensayo con el martillo de rebote consiste en aplicar un impacto controlado sobre la superficie del elemento mediante un émbolo con energía de impacto predeterminada. Tras el golpe, se mide la altura de rebote del percutor, que está relacionada con la dureza superficial y, por tanto, con la resistencia del hormigón o del material bajo ensayo.

A partir de ese valor de rebote, el usuario utiliza las tablas de calibración que acompañan al instrumento para convertir la lectura en un valor estimado de resistencia (en MPa) para el tipo de hormigón/material correspondiente.

MODIFICACIONES SEGÚN ENERGÍA DE IMPACTO

El NOVOTEST SH se ofrece en tres versiones con distinta energía de impacto, lo que permite adaptarse a diferentes espesores y tipos de material:

  • NOVOTEST SH-225 – modelo “más potente” (2,207 J)
    Diseñado para medir la resistencia de hormigones con espesores de 70–100 mm y superiores, y para ensayos de rocas masivas. Es el modelo base y el más común: la mayoría de los martillos Schmidt del mercado trabajan con esta energía de impacto.

  • NOVOTEST SH-75 – modelo intermedio (735 J)
    Con una energía de impacto tres veces menor que el modelo base. Su principal aplicación es la medición de la resistencia de ladrillos y elementos de hormigón con espesores de pared inferiores a 100 mm y probetas de tamaño reducido, además de piedras y rocas de menor resistencia.

  • NOVOTEST SH-20 – modelo de baja energía (196 J)
    Pensado principalmente para la evaluación de la resistencia de morteros de juntas en albañilería de ladrillo y materiales de baja resistencia.

La selección del modelo se realiza en función del espesor del elemento y del tipo de material que se desea ensayar.

CUMPLIMIENTO DE NORMAS INTERNACIONALES

Los ensayos con el martillo de rebote NOVOTEST SH se ajustan a las recomendaciones de diversas normas internacionales para la estimación de la resistencia de hormigón y rocas mediante esclerómetros, entre ellas:

  • ASTM C 805 (concreto)

  • ASTM D 5873 (roca)

  • DIN 1048, parte 2

  • ENV 206

  • EN 12504-2

  • ISO / DIS 8045

Esto facilita la integración del equipo en procedimientos de control de calidad y especificaciones técnicas basados en dichos estándares.

VERIFICACIÓN Y CALIBRACIÓN

Para comprobar la exactitud del martillo de rebote, se utiliza un yunque calibrado específico. Un instrumento en buen estado debe entregar un valor de rebote dentro del rango especificado al ensayar este yunque estándar.

La verificación periódica con yunque permite detectar desgaste o desviaciones del mecanismo de impacto y mantener la confianza en las lecturas obtenidas en obra o laboratorio.

DISEÑO Y APLICACIONES

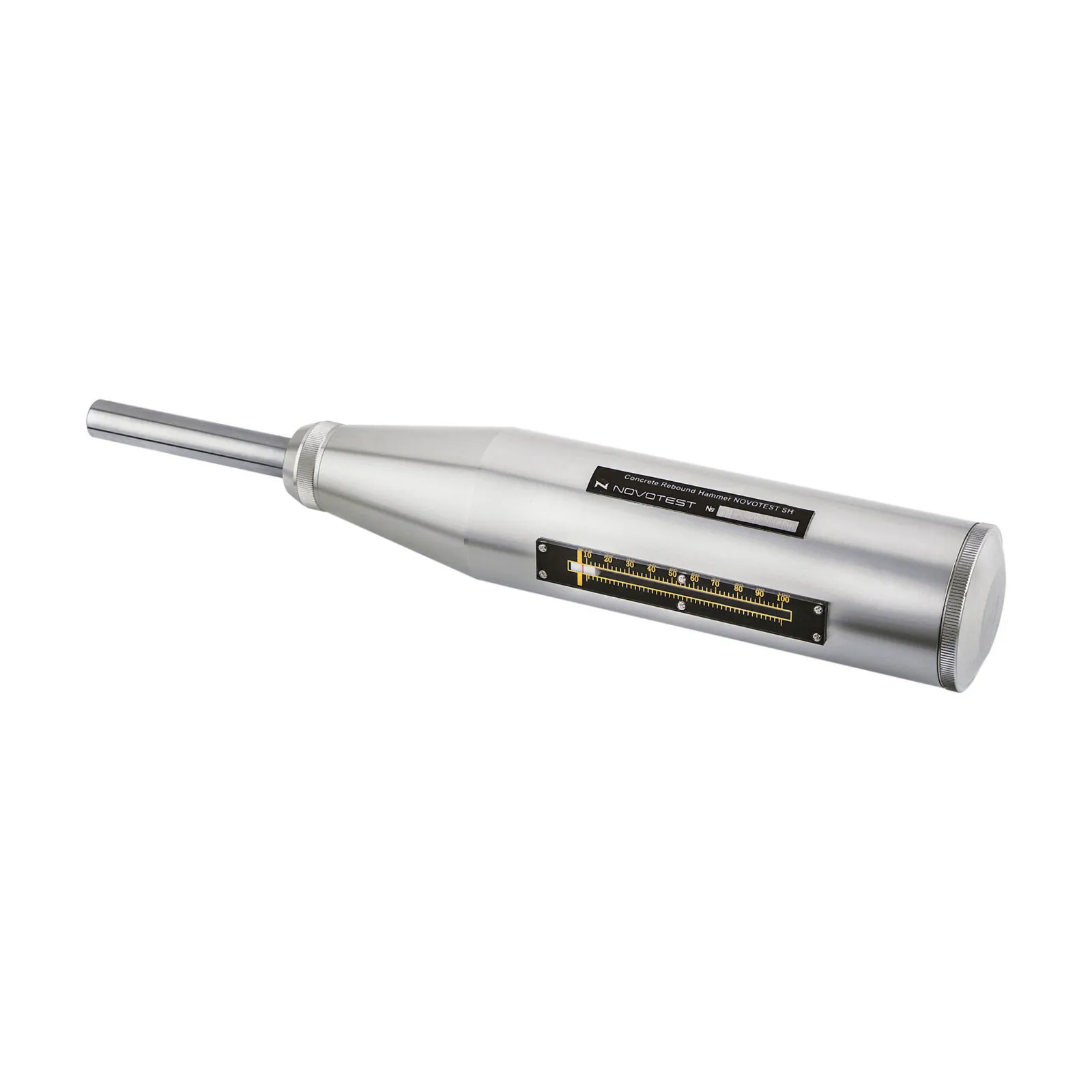

El NOVOTEST SH es un instrumento totalmente mecánico, compacto y portátil, con diseño robusto y alta fiabilidad, pensado para el trabajo frecuente en ambientes de construcción y ensayos de campo.

Se utiliza típicamente en:

  • Control de calidad del hormigón en obras civiles y edificaciones

  • Evaluación rápida de elementos existentes en inspecciones estructurales

  • Ensayos de materiales de construcción (hormigón, roca, ladrillo, mortero) en laboratorio

INCLUYE

Set estándar del Martillo de Rebote para Hormigón NOVOTEST SH:

  • Martillo de rebote (modelo SH-225, SH-75 o SH-20 según la energía requerida)

  • Amoladora para preparación de la superficie de ensayo

  • Manual de instrucciones / pasaporte del instrumento

  • Maleta de transporte

Especificaciones Técnicas

Modelos disponibles

  • Martillo de rebote NOVOTEST SH-225

  • Martillo de rebote NOVOTEST SH-75

  • Martillo de rebote NOVOTEST SH-20

Rango de medición de resistencia (MPa)

  • SH-225: 10 – 60 MPa

  • SH-75: 10 – 60 MPa

  • SH-20: 1 – 25 MPa

Energía de impacto

  • SH-225: 2 207 J (Nm)

  • SH-75: 735 J (Nm)

  • SH-20: 196 J (Nm)

Espesor mínimo del objeto de ensayo

  • SH-225: 70 mm o más

  • SH-75: 50 – 100 mm

  • SH-20: 30 mm o más

Exactitud de medición

  • ± 10 %

Parámetros del émbolo y superficie de ensayo

  • Dureza mínima de la superficie de trabajo del émbolo: ≥ 60 HRC

  • Rugosidad máxima de la superficie ensayada: Ra 40 µm (no peor)

  • Radio del émbolo de impacto: 25 mm

Condiciones de operación y dimensiones

  • Rango de temperatura de operación: −20 °C a +50 °C

  • Peso del instrumento: ≤ 1 kg

  • Peso bruto del paquete: ≈ 1,9 kg (según ficha oficial NOVOTEST; en profan.cl hoy aparece 1,7 kg)

  • Dimensiones del paquete (aprox.): 20 × 34 × 10 cm
