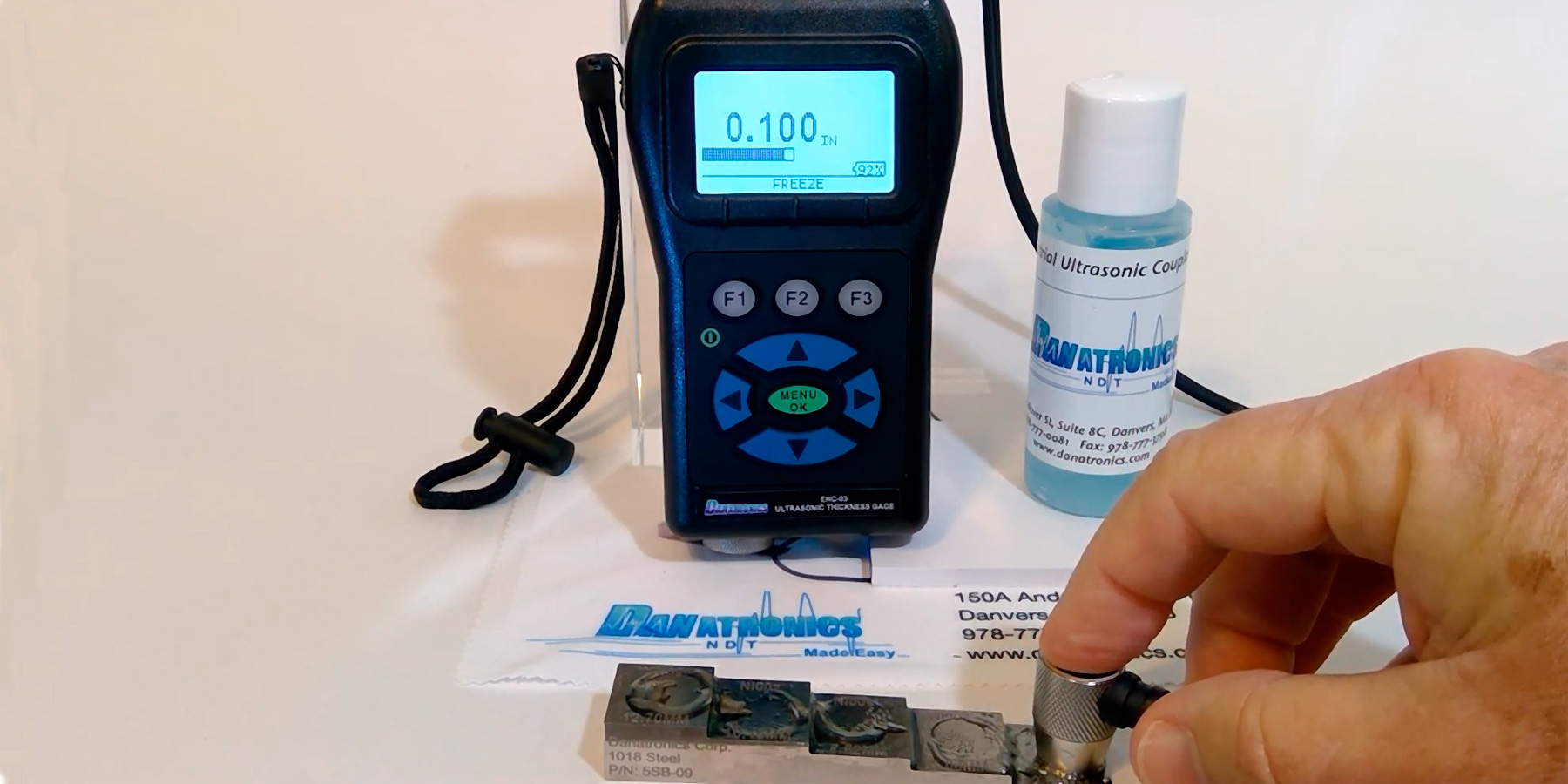

Medidor de Espesor de Corrosión por Ultrasonido

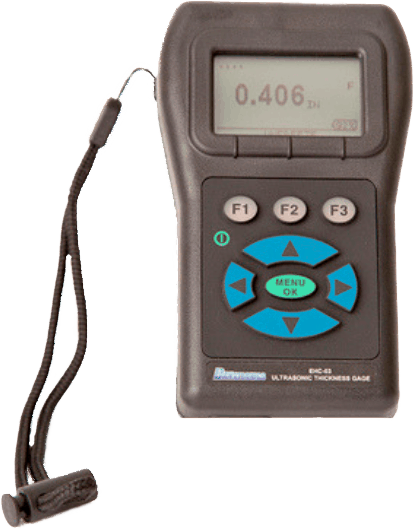

Danatronics EHC-03
El Danatronics EHC-03 es un medidor de espesor por ultrasonido especializado en corrosión, diseñado para aplicaciones de ensayos no destructivos (NDT) donde se requiere detectar y cuantificar pérdida de espesor en materiales metálicos sometidos a corrosión, erosión o desgaste.
Este equipo está optimizado para trabajos de inspección rápida en terreno, ofreciendo una solución confiable y fácil de usar para mantenimiento industrial, monitoreo de activos y control de integridad estructural.
Ventajas
-
Especializado en medición de corrosión
Diseñado específicamente para detectar pérdida de espesor en materiales afectados por corrosión y erosión. -
Medición desde un solo lado del componente
Ideal para tuberías, estanques y estructuras donde no es posible acceder a la cara opuesta. -
Operación simple y rápida
Interfaz intuitiva que permite obtener mediciones confiables con mínima configuración. -
Equipo robusto para uso industrial
Carcasa resistente, adecuada para trabajos exigentes en planta, faena y terreno. -
Alta portabilidad
Diseño compacto y liviano, ideal para campañas de inspección prolongadas.
APLICACIONES TÍPICAS
El Danatronics EHC-03 se utiliza comúnmente en:
-
Medición de espesor en tuberías y cañerías.
-
Inspección de estanques, tanques y recipientes a presión.
-
Monitoreo de corrosión interna y externa.
-
Evaluación de pérdida de material por erosión o desgaste.
-
Programas de mantenimiento preventivo y predictivo en industria.
PRINCIPIO DE FUNCIONAMIENTO
El EHC-03 opera mediante el método de ultrasonido pulso-eco. El equipo emite un pulso ultrasónico que se propaga a través del material y se refleja en la cara opuesta o en interfaces internas.
El instrumento mide el tiempo de tránsito de la señal ultrasónica y, utilizando la velocidad del sonido configurada para el material, calcula el espesor del componente.
Este método es no destructivo, rápido y confiable para evaluar corrosión sin necesidad de desmontar equipos.

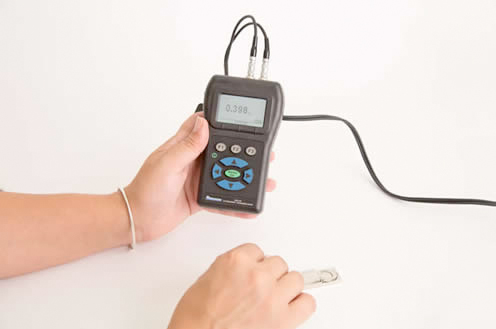

MEDICIÓN DE CORROSIÓN EN TERRENO
El EHC-03 está pensado para inspecciones de campo donde la velocidad y simplicidad son clave:
-
Permite detectar zonas con pérdida de espesor de forma inmediata.
-
Facilita la comparación de valores para identificar áreas críticas.
-
Reduce tiempos de inspección y costos operacionales.
Es una herramienta práctica para técnicos de mantenimiento y equipos de inspección que requieren resultados rápidos y confiables.
DISEÑO Y ERGONOMÍA
El Danatronics EHC-03 presenta un diseño enfocado en la facilidad de uso:
-
Carcasa compacta y resistente, apta para ambientes industriales.
-
Pantalla digital clara, fácil de leer en distintas condiciones de iluminación.
-
Controles simples para operación con una sola mano.
Este diseño permite realizar inspecciones continuas con bajo nivel de fatiga del operador.
INCLUYE
Configuración estándar del Medidor de espesor de corrosión Danatronics EHC-03:
-
Unidad principal EHC-03
-
Transductor ultrasónico (según configuración seleccionada)
-
Cable del transductor
-
Acoplante
-
Manual de operación
-
Estuche o maletín de transporte
(La configuración puede variar según el tipo de aplicación y material a inspeccionar.)
Especificaciones Técnicas
Dimensiones y peso
-
Dimensiones:
127 × 76,2 × 31,75 mm
(5″ × 3″ × 1,25″) -
Peso:
0,23 kg (8 oz)
Pantalla y visualización
-
Pantalla:
LCD monocromática de 128 × 64, legible a la luz del sol -
Luz de fondo:
Encendido automático con lectura válida o pulsación de teclas durante 10 segundos -
Q-Bar:
Pantalla gráfica que confirma la estabilidad de la medición
Rendimiento ultrasónico
-
Ancho de banda:
0,5 – 20 MHz (−3 dB) -
Linealidad:
Conforme a ASTM E317-15-
1 % en el eje vertical
-
0,5 % en el eje horizontal
-
Rango y precisión de medición
-
Rango de espesor (acero):
0,040″ – 20″ (1 – 508 mm) -
Rango de calibración de velocidad del material:
0,0200 – 0,7362 in/µs
(0,508 – 18,699 mm/µs)
Modos de operación
-
Modo de congelación:
Congela la pantalla -
Modo de retención:
Mantiene en pantalla la última lectura de espesor
Alimentación y autonomía
-
Tipo de batería:
2 baterías alcalinas AA -
Duración de la batería:
-
Hasta 50 horas
-
Hasta 20 horas con luz de fondo encendida
-
Unidades e idiomas
-
Unidades de medida:
Inglés / Métrico / Microsegundos -
Idiomas disponibles:
Inglés, francés, español, italiano, checo, alemán, chino, portugués, eslovaco, finlandés y húngaro
Diseño y protección
-
Carcasa:
Plástico personalizado de alto impacto, a prueba de salpicaduras -
Grado de protección:
IP54 -
Teclado:
Teclado de goma resistente
Accesorios
-
Bolsa protectora (opcional):
Bolsa moldeada a medida con correa para la muñeca y clip para cinturón -
Maletín de transporte:
Estuche rígido de plástico con espuma moldeada de alta densidad para el medidor y accesorios
Garantía
-
Garantía:
Garantía limitada de 2 años en piezas y mano de obra para el medidor, bajo uso normal
Nota importante
-
El Danatronics EHC-03 solo está disponible con el transductor DKS-537 y no puede actualizarse en campo.
