Detector de fallas

Danatronics ECHO FD

Cámara infrarroja automotriz SATIR NV628 compacta, diseñada para conducción nocturna segura y detección de peatones en condiciones de baja visibilidad.<br />

Los inspectores ultrasónicos han pedido durante mucho tiempo 3 elementos clave cuando se trata de la detección de fallas ultrasónica portátil: bajo costo, fácil de usar y batería de larga duración.

ECHO FD cumple con todos estos requisitos y más.

ECHO FD es un detector de fallas ultrasónico portátil y de mano capaz de realizar la mayoría de sus necesidades de detección de fallas a un precio extremadamente bajo.

ECHO FD es capaz de ser su detector de fallas diario para inspecciones de soldaduras, delaminaciones, desuniones y más.

ECHO FD viene de serie con 2 puertas independientes, DAC, AWS, API 5UE, software B-scan y 2 Gb de memoria de registro de datos, 13 horas de duración de la batería con baterías internas recargables. ECHO FD también permite la operación con una mano con una interfaz de usuario simple e intuitiva, todo por el precio igual o menor al que paga por sus medidores de espesor de alta gama.

Mecánicamente, el ECHO FD ha sido diseñado desde cero para ofrecer lo último en diseño ergonómico. ECHO FD tiene una cómoda bota de goma con soporte, arnés de pecho de 4 puntos, correa acolchada e incluso un orificio para los dedos para lo último en equilibrio de instrumentos.

Incluso diseñamos la capacidad de usar un soporte de tubería magnético. Se puede acceder fácilmente a todas las teclas con el pulgar y las teclas tienen un teclado de goma elevado con una respuesta táctil superior. Las teclas "F" se iluminan para las condiciones de alarma y carga.

Incluye:

  • Detector de fallas ultrasónico ECHO FD
  • Batería de litio
  • Cargador de batería
  • Estuche de transporte
  • Manual con Data XL
  • Cable USB
  • Botella de acoplador de 2 oz
  • Cabina de goma con muñequera acolchada y soporte
  • DAC
  • Software AWS

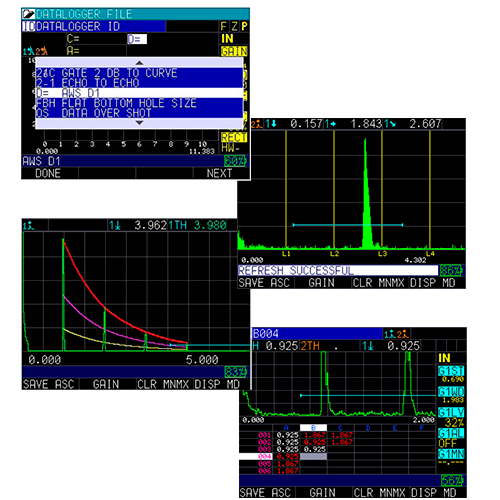

Características:

  • Peak Pitch Memory: cambia el chirrido audible cuando se determina la señal máxima de una sonda.

  • Bloqueo de supervisor: permite bloquear parámetros con una contraseña para evitar cambios accidentales.

  • Paleta de colores personalizada: permite cambios en el texto, la cuadrícula, el fondo y más, para una fácil visualización.

  • Triple DAC: permite la creación y almacenamiento simple de curvas DAC simples, triples y japonesas (JIS).

  • Duración continua de la batería: hasta 13 horas con la configuración predeterminada de fábrica.

  • Software AWS: muestra la clasificación D junto con los valores A y C en los tres cuadros de medición.

  • Eco a eco: ideal para medir piezas pintadas.

Modelos

ECHO FD:

El ECHO FD es un DETECTOR DE FALLAS ultrasónico digital portátil. Incluye 2 puertas independientes, DAC, software AWS, registrador de datos con B-Scan, funda de goma con soporte incorporado con correa de mano, tarjeta microSD de 2GB, adaptador de CA, USB, estuche de plástico para cables, acoplador y programa de interfaz Data XL para exportar lecturas guardadas en la pc (Microsoft Excel), ASNT-TC1A, certificado de calibración



ECHO 9FD:

El ECHO 9FD incluye tanto el software ECHO FD como el software ECHO 9DLW, lo que le brinda la capacidad de completar aplicaciones de corrosión estándar y detección de fallas. Incluye puertas independientes, DAC, software AWS, registrador de datos con B-Scan, funda de goma con soporte integrado con correa de mano, tarjeta microSD de 2GB, adaptador de CA, USB, estuche de plástico para cables, acoplador y programa de interfaz Data XL para exportar los archivos guardados. lecturas a pc (Microsoft Excel), ASNT-TC1A, certificado de calibración



ECHO 7FD:

El ECHO 7FD incluye tanto el software ECHO FD como el software ECHO 7DLW, lo que le brinda la capacidad de completar aplicaciones de precisión estándar y detección de fallas. DETECTOR DE FALLOS ultrasónico digital portátil con modo PRECISION que incluye: 2 puertas independientes, DAC, software AWS, registrador de datos con B-Scan, funda de caucho con soporte integrado con correa de mano, tarjeta microSD de 2GB, adaptador de CA, USB, funda de transporte de plástico , acoplador y programa de interfaz Data XL para exportar las lecturas guardadas a la PC (Microsoft Excel), ASNT-TC1A, certificado de calibración



ECHO 8FD:

El ECHO 8FD incluye tanto el software ECHO FD como el software ECHO 8DLW, lo que le da la capacidad de completar aplicaciones estándar de corrosión y precisión, así como detección de fallas. DETECTOR DE FALLOS ultrasónico digital portátil con modos de CORROSIÓN Y PRECISIÓN que incluyen: 2 puertas independientes, DAC, software AWS, registrador de datos con B-Scan, funda de caucho con soporte integrado con correa de mano, tarjeta microSD de 2 GB, adaptador de CA, USB, cable de plástico estuche de transporte, acoplador y programa de interfaz Data XL para exportar las lecturas guardadas a la PC (Microsoft Excel), ASNT-TC1A, certificado de calibración

Media

Dimensiones y Peso

  • Dimensiones (L × W × H): 184 mm × 101,6 mm × 50,8 mm (7,25″ × 4,00″ × 2,00″)

  • Peso:

    • 0,52 kg (1,15 lb) con batería interna de iones de litio

    • 0,45 kg (1,0 lb) con bandeja opcional de 3 baterías AA alcalinas

Pantalla y Visualización

  • Pantalla a color de alta resolución: 3,5″ (320 × 240 píxeles, ¼ VGA), legible bajo luz solar

  • Retroiluminación LED con intensidad ajustable, modos interior/exterior

  • Función de zoom automático, centrando los ecos independientemente del material

Ambiente y Construcción

  • Temperatura de operación: –20 °C a +50 °C (–4 °F a 122 °F)

  • Encapsulado IP67, resistente a salpicaduras, polvo y alto impacto

  • Cuerpo de plástico personalizado y teclado de goma retroiluminado

  • Estuche de transporte robusto con espuma moldeada para protección y accesorios

Conexiones

  • Conector de transductor: Lemo 00 (2 entradas)

  • USB 2.0 para transferencia de datos y firmware

  • Punto de montaje trasero ¼″ × 20, compatible con trípodes y soportes magnéticos

Medición y Rendimiento

  • Rango de espesor típico (modo corrosión): 0,508 mm a 584 mm (0,020″ – 23″)

  • Rango de velocidad del material: 0,508 a 18,699 mm/µs (0,0200 – 0,7362 in/µs)

  • Generador de pulsos: 150 V, onda cuadrada

  • Ancho de banda de frecuencia: 0.5–30 MHz (-3 dB)

  • Tasa de medición: 4 Hz (modo estándar) / 25 Hz (modo rápido)

  • Resolución:

    • Corrosión: 0.01 mm o 0.1 mm

    • Precisión: 0.001 mm o 0.01 mm

Calibración

  • Modos disponibles: Cal Zero, Cal Velocity, calibración de dos puntos

  • Auto Calibración con bloque de prueba de 5 pasos

Memoria y Software

  • Memoria interna (todos los modelos)

  • MicroSD de 2 GB (expandible a 32 GB) en versiones datalogger

  • Software DataXL para gestionar datos, configuraciones y CSV vía Excel

  • Almacenamiento de configuraciones/calibraciones en el equipo

Funciones Adicionales

  • B-Scan, forma de onda en tiempo real, escala de óxido y modos adicionales de precisión

  • Soporte para Triple DAC (curvas simples, triples, estilo JIS)

  • Peak Pitch Memory: señal audible al alcanzar el pico

  • Bloqueo de supervisor: con contraseña para proteger ajustes

  • Paleta de colores personalizable (texto, fondo, cuadrícula)

  • Modos Eco a Eco, congelación de pantalla, retención, diferencial y corrección por temperatura

  • Alarmas visuales, sonoras y por vibración según condición de medición

  • Monitoreo simultáneo de valores mínimos, máximos y lectura actual

Energía

  • Batería recargable de 3,7 V Li‑Ion

  • Autonomía estimada: hasta 27 h (4 Hz, brillo 74 %) o 11 h (25 Hz, eco a eco)

  • Soporta bandeja de batería alcalina (3 x AA) como alternativa

Idiomas

Disponible en inglés, español, francés, alemán, italiano, ruso, checo, finlandés, chino, japonés y húngaro

Certificaciones y Garantía

  • Certificaciones: CE, conforme a RoHS, protección IP67

  • Garantía estándar: 2 años, ampliable con Dan‑A‑Care hasta 5 años
