Detector de Fallas por Ultrasonido Phased Array
WAYGATE TECHNOLOGIES – MENTOR UT
El Mentor UT de Waygate Technologies es un detector de fallas por ultrasonido Phased Array de nueva generación, diseñado para ofrecer inspecciones ultrasónicas altamente consistentes, precisas e intuitivas, incluso en aplicaciones complejas.

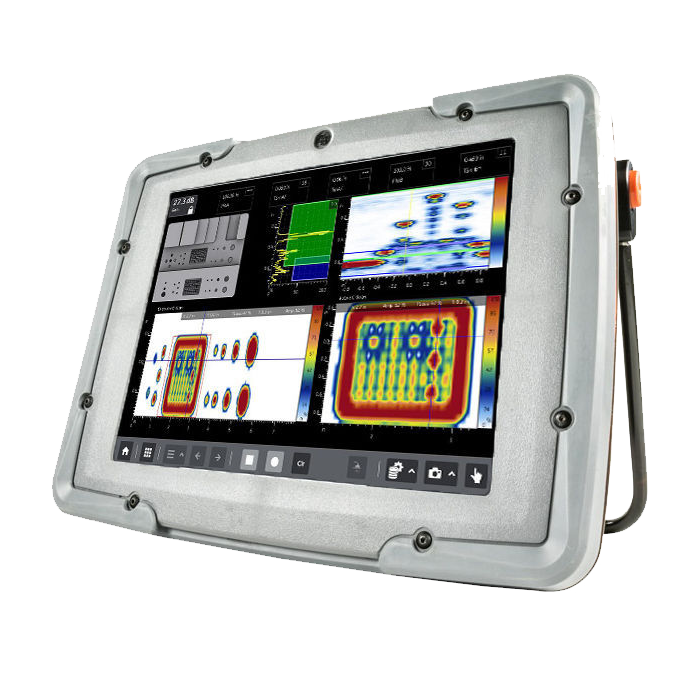

Todo el sistema está integrado en una tablet industrial con pantalla táctil compatible con guantes, tan fácil de usar como un smartphone, pero con la robustez necesaria para entornos industriales exigentes. El equipo incorpora el software Mentor Create, que permite crear flujos de trabajo personalizados (apps) para guiar al inspector paso a paso, desde la calibración hasta el análisis y la generación de informes.
Ventajas
- Interfaz amigable e intuitiva: Pantalla táctil compatible con guantes, diseñada para minimizar errores operativos.
- Flujos de trabajo personalizados (Apps): Guían al usuario durante todo el proceso de inspección, asegurando repetibilidad y consistencia entre inspectores.
- Phased Array + UT convencional en un solo equipo: Detector de fallas Phased Array con canal UT convencional y PRF de hasta 18 kHz.
- Conectividad inalámbrica y transmisión en vivo: Permite obtener segundas opiniones en tiempo real desde cualquier ubicación.
- Generación automática de informes: Informes completos con datos e imágenes con un solo clic, gracias a la conectividad en la nube.
- Diseño robusto para uso industrial: Clasificación IP65, apto para condiciones industriales severas.
APLICACIONES TÍPICAS
El Mentor UT se utiliza ampliamente en:
-
Inspección de soldaduras
-
Detección de defectos internos en materiales metálicos
-
Inspección de estructuras críticas
-
Mantenimiento predictivo y correctivo
-
Aplicaciones avanzadas de Phased Array UT en industria, energía, petróleo y gas
PRINCIPIO DE FUNCIONAMIENTO
El Mentor UT combina ultrasonido convencional y Phased Array, permitiendo:
-
control preciso de la formación y orientación del haz ultrasónico,
-
mejor detección y dimensionamiento de defectos, y
-
visualización avanzada de datos.
Mediante aplicaciones personalizadas, el equipo guía al operador en cada etapa del proceso, reduciendo la dependencia de la experiencia individual y eliminando conjeturas en la inspección.
INSPECCIONES CONSISTENTES MEDIANTE APPS
El concepto central del Mentor UT es la estandarización del proceso de inspección:
-
Los procedimientos en papel se reemplazan por apps digitales.
-
La selección de sonda, calibración, posicionamiento y análisis quedan guiados por la aplicación.
-
Se reduce significativamente el error humano en configuración y adquisición de datos.
Esto permite que incluso usuarios con menor experiencia realicen inspecciones confiables y repetibles.
CONECTIVIDAD Y SOPORTE EN VIVO
El Mentor UT es el primer dispositivo portátil de ultrasonido que facilita:
-
Transmisión remota en vivo de la inspección
-
Obtención de soporte experto en tiempo real
-
Generación remota de informes completos desde el escritorio del usuario
Esta conectividad mejora la toma de decisiones en terreno y reduce tiempos de respuesta.
DISEÑO Y ROBUSTEZ
-
Tablet industrial con pantalla táctil compatible con guantes
-
Clasificación IP65 para protección contra polvo y agua
-
Diseño optimizado para inspecciones prolongadas
-
Ergonomía pensada para uso intensivo en campo
VERSATILIDAD DE SONDAS
El Mentor UT ofrece una versatilidad de sondas inigualable, permitiendo:
-
Conectores Tyco o Ipex (comúnmente utilizados)
-
Conector industrial estandarizado tipo Phasor, que mejora la compatibilidad de sondas
-
Amplia gama de sondas Phased Array y UT convencionales
INCLUYE
Configuración estándar del WAYGATE TECHNOLOGIES – Mentor UT:
-

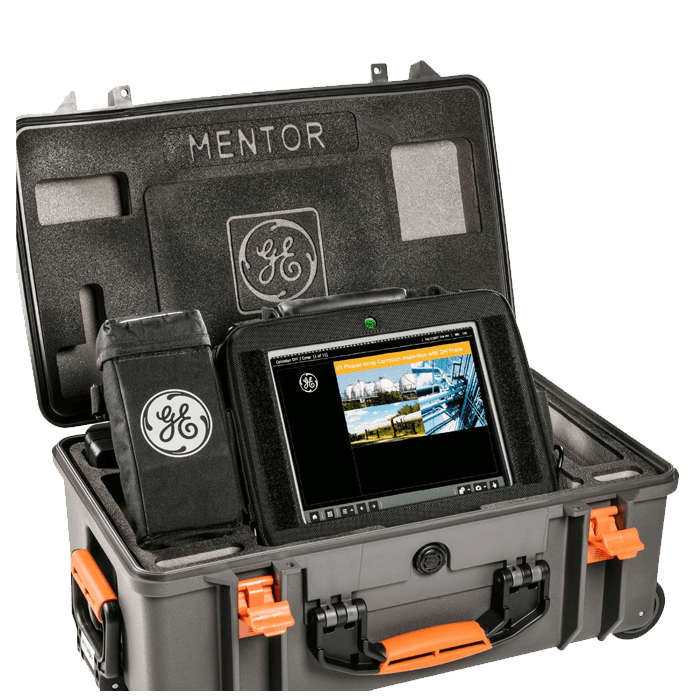

Unidad principal Mentor UT (tablet industrial)
-
Software Mentor Create
-
Software de análisis fuera de línea
-
Conectividad inalámbrica integrada
-
Manual de operación
(Sondas, escáneres y accesorios se seleccionan según la aplicación específica.)
Especificaciones Técnicas
Tipo de equipo
Detector de fallas por ultrasonido Phased Array, con capacidad de ultrasonido convencional (UT) integrada.
Canales y rendimiento ultrasónico
Soporte para Phased Array multicanal (según configuración) y canal UT convencional.
Frecuencia de repetición de pulso (PRF) de hasta 18 kHz.
Modos de inspección disponibles: A-scan, S-scan, B-scan y UT convencional.
Diseñado para detección, localización y dimensionamiento de discontinuidades internas.
Sondas y conectividad
Compatibilidad con sondas Phased Array y UT convencionales.
Opciones de conector disponibles: Tyco, IPEX y conector industrial estandarizado tipo Phasor, lo que amplía la compatibilidad con sondas, escáneres y accesorios Waygate / Krautkrämer.
Interfaz y software
Interfaz de usuario basada en tablet industrial con pantalla táctil compatible con guantes.
Software principal Mentor Create, precargado en el equipo.
Permite crear flujos de trabajo personalizados (apps) para guiar al usuario paso a paso durante la inspección, desde la calibración hasta el análisis y generación de informes.
Incluye software de análisis fuera de línea.
Conectividad y gestión de datos
Conectividad inalámbrica (Wi-Fi) integrada.
Permite transmisión de datos en vivo, soporte remoto en tiempo real y generación remota de informes.
Exportación de datos e informes completos con imágenes hacia PC y plataformas en la nube.
Pantalla
Pantalla táctil capacitiva integrada en formato tablet industrial.
Optimizada para uso en ambientes industriales y exteriores.
Operable con guantes de trabajo.
Diseño y robustez
Diseño todo-en-uno en formato tablet industrial.
Clasificación de protección IP65, resistente al polvo y a chorros de agua.
Pensado para uso continuo en entornos industriales severos y para inspecciones prolongadas.
Inspección guiada y estandarización
Soporte de procedimientos digitales mediante apps personalizadas.
Elimina la dependencia de procedimientos en papel.
Reduce el error humano en configuración, calibración, posicionamiento de sondas y adquisición de datos.
Asegura consistencia de inspección entre distintos inspectores y turnos.
Alimentación
Equipo portátil con batería interna recargable.
Autonomía diseñada para jornadas completas de inspección, dependiente del modo de uso y configuración.
Idiomas
Interfaz multilenguaje, configurable según región.
Aplicaciones industriales
Inspección de soldaduras, componentes críticos, estructuras metálicas, mantenimiento predictivo y correctivo.
Uso extendido en industria pesada, energía, petróleo y gas.
Configuración base incluida
Unidad Mentor UT (tablet industrial).
Software Mentor Create.
Software de análisis fuera de línea.
Conectividad inalámbrica integrada.
Manual de operación.
Sondas, escáneres y accesorios se seleccionan según la aplicación específica.
Cumplimiento normativo
Diseñado para cumplir procedimientos de ultrasonido convencional y Phased Array.
La certificación final del procedimiento depende de la normativa aplicada por el cliente y del procedimiento de inspección definido.
