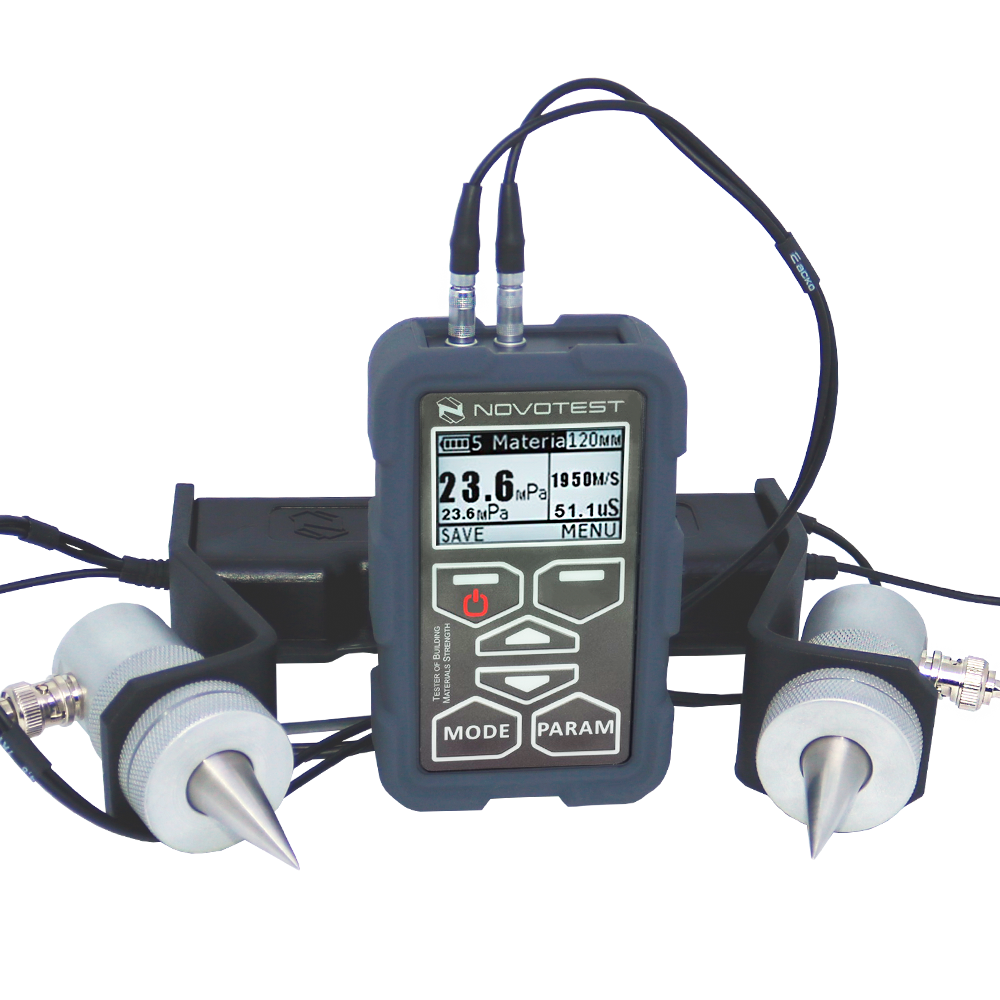

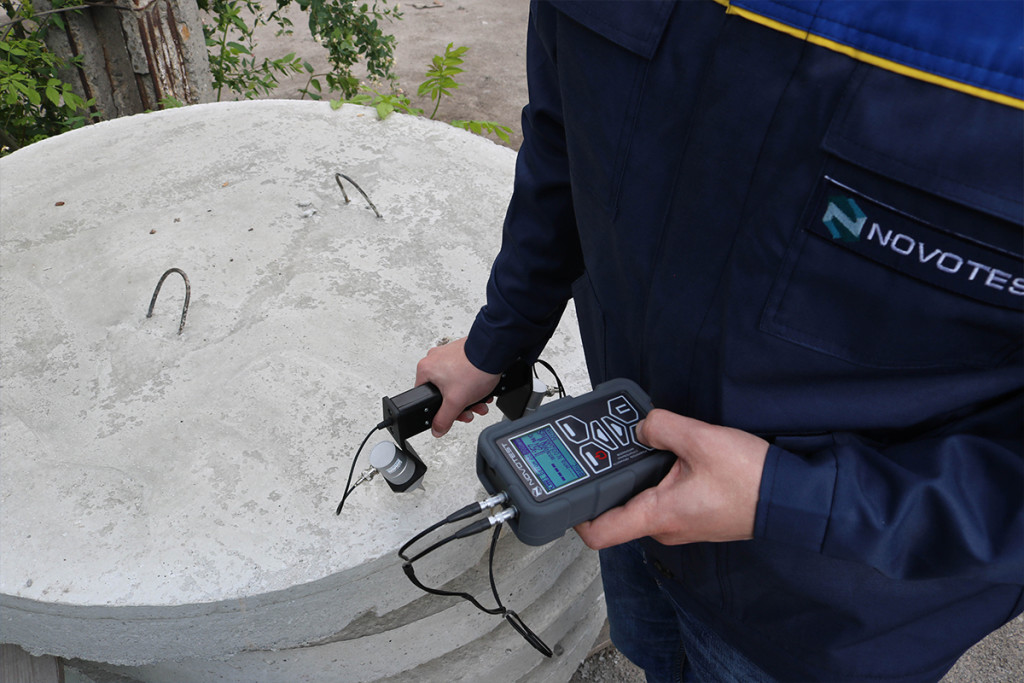

Medidor de Resistencia para Concreto
NOVOTEST IPSM
El NOVOTEST IPSM es un medidor de velocidad de pulso ultrasónico (UPV) diseñado para la detección de defectos y evaluación de propiedades mecánicas en concreto, ladrillos, piedra de silicato y otros materiales sólidos de construcción.
El método se basa en el análisis de la propagación de ondas ultrasónicas a través del material. Utilizando un transmisor y un receptor, el equipo mide el tiempo de tránsito de la onda ultrasónica entre ambos transductores. Conociendo la distancia fija entre ellos, el dispositivo calcula la velocidad de propagación, a partir de la cual es posible correlacionar parámetros como resistencia, densidad, módulo elástico y otros indicadores estructurales.
El equipo cumple con la norma ASTM C597-16 (Standard Test Method for Pulse Velocity Through Concrete).
Ventajas
-
Evaluación no destructiva de resistencia y densidad
Aplicable a concreto, ladrillos, piedra de silicato y otros materiales sólidos y compuestos. -
Detección de defectos internos
Permite identificar espacios, grietas y zonas defectuosas generadas durante la fabricación o en servicio. -
Análisis de capacidad portante
Evaluación de la integridad estructural en estructuras de hormigón armado. -
Medición de madurez del hormigón
Seguimiento del grado de madurez durante procesos de hormigonado monolítico. -
Ensayo de uniformidad del material
Verificación de homogeneidad y anisotropía en materiales compuestos.
APLICACIONES TÍPICAS
El NOVOTEST IPSM se utiliza comúnmente en:
-
Evaluación de resistencia del hormigón (pesado y ligero)
-
Inspección de estructuras de hormigón armado
-
Detección de grietas, vacíos y defectos internos
-
Medición de profundidad de grietas superficiales
-
Ensayo de uniformidad de materiales
-
Determinación del índice sonoro en cerámicas y abrasivos
-
Evaluación del módulo elástico en fibra de vidrio y grafitos de carbono
PRINCIPIO DE FUNCIONAMIENTO
El IPSM utiliza el método de velocidad de pulso ultrasónico (UPV):
- Un transductor emite una onda ultrasónica al interior del material.
- El segundo transductor recibe la señal después de atravesar el material.
- El equipo mide el tiempo de propagación de la onda.
- A partir de la distancia conocida entre transductores, se calcula la velocidad ultrasónica.
Esta velocidad se correlaciona con propiedades mecánicas del material, permitiendo una evaluación no destructiva y rápida.
MEDICIÓN DE RESISTENCIA
La medición de la resistencia de materiales de construcción es la función principal del NOVOTEST IPSM.
El dispositivo incluye ajustes preestablecidos para materiales comunes como:
-
Hormigón pesado
-
Hormigón ligero
-
Diferentes tipos de ladrillo
Para obtener resultados más precisos, se recomienda realizar una calibración individual para el material específico a ensayar.
MEDICIÓN DE DENSIDAD
El equipo permite evaluar la densidad del material mediante un método indirecto basado en ultrasonido.
Cuando se dispone de muestras de densidad conocida, es posible:
-
calibrar el equipo para ese material, y
-
evaluar la densidad de forma rápida y no destructiva, sin necesidad de pesar ni manipular el objeto ensayado.
BÚSQUEDA DE ESPACIOS Y GRIETAS
El IPSM permite evaluar:
-
presencia de grietas internas y superficiales,
-
porosidad del material,
-
Defectos generados durante fabricación u operación,
-
Textura y anisotropía en materiales compuestos.

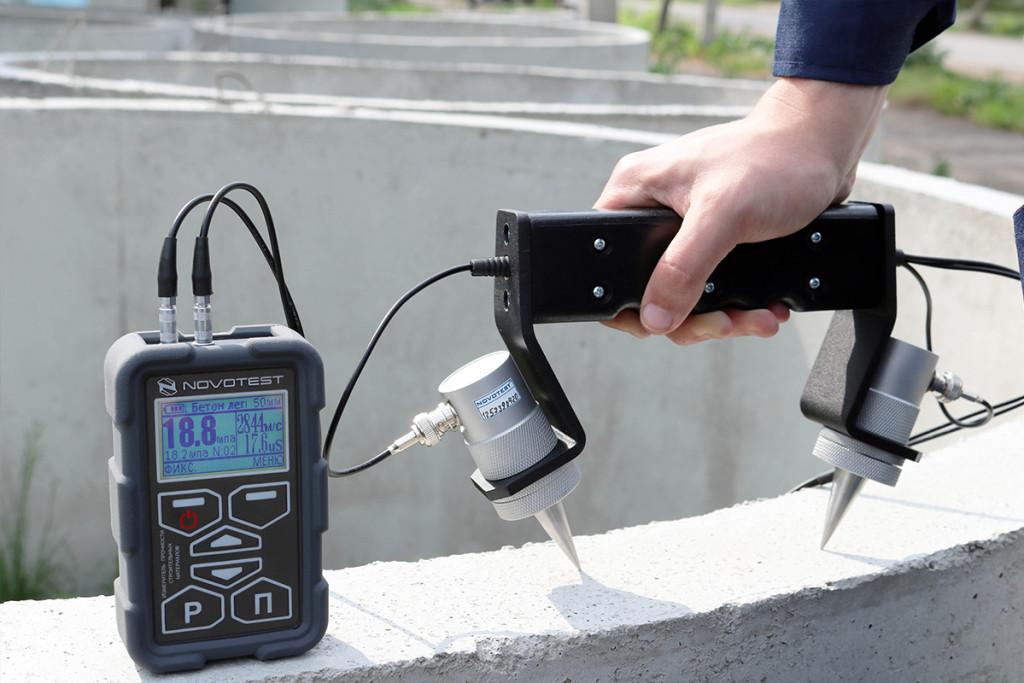

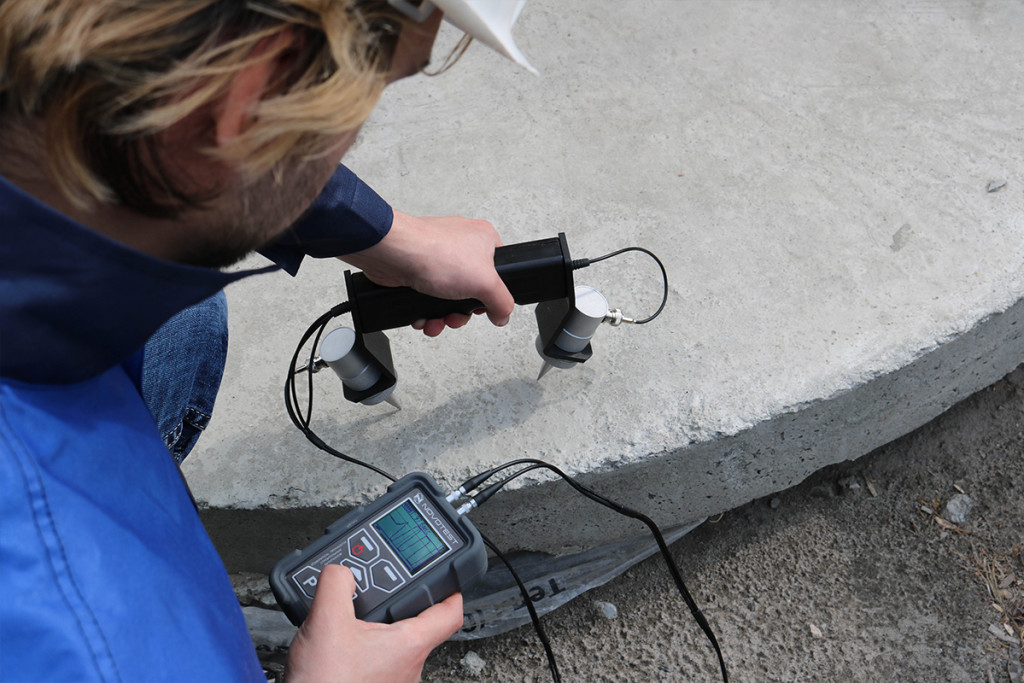

Con una sonda de superficie, es posible medir la profundidad de grietas superficiales de manera directa.
MEDICIÓN DE OTROS PARÁMETROS
El equipo incorpora una función de visualización de señal A-Scan, lo que permite adaptar el dispositivo a una amplia variedad de materiales.
El NOVOTEST IPSM puede evaluar cualquier parámetro que tenga correlación con la velocidad ultrasónica, entre ellos:
-
grado de madurez del hormigón,
-
módulo de elasticidad de fibra de vidrio y grafito de carbono,
-
índice sonoro de cerámicas y abrasivos,
-
otros parámetros físicos correlacionados.
DISEÑO Y ERGONOMÍA
El IPSM incorpora electrónica moderna, un potente generador de impulsos ultrasónicos y un receptor de bajo ruido, integrados en un cuerpo compacto y robusto.
Características de diseño:
-
Alta sensibilidad para detección de defectos
-
Amplio rango de medición
-
Funda protectora de silicona, que hace el equipo resistente a impactos
-
Operación en rango de temperatura −20 °C a +40 °C
MEMORIA Y SOFTWARE
-
Almacenamiento de resultados de medición en archivos internos
-
Transferencia de datos a PC mediante software dedicado
-
Procesamiento y análisis posterior de resultados
INCLUYE
Configuración estándar del NOVOTEST IPSM – Medidor de Resistencia para Concreto:
-
Medidor de resistencia IPSM
-
Sonda(s) ultrasónicas
-
Muestra de calibración
-
2 baterías AA
-
Cargador
-
Manual de operación
-
Bolso de transporte
Especificaciones Técnicas
-
Rango de medición del tiempo de propagación ultrasónica:
10 – 9.999 µs -
Resolución de medición:
0,1 µs -
Frecuencia ultrasónica de operación:
50 – 100 kHz -
Base de sonda (superficie):
120 mm -
Voltaje de salida:
Hasta 600 V -
Almacenamiento de resultados:
Integrado -
Entorno operativo:
Temperatura: −20 °C a +40 °C -
Fuente de alimentación:
2 baterías AA -
Dimensiones del instrumento:
122 × 65 × 23 mm -
Duración de la batería:
Aproximadamente 10 horas -
Norma aplicable:
ASTM C597-16
