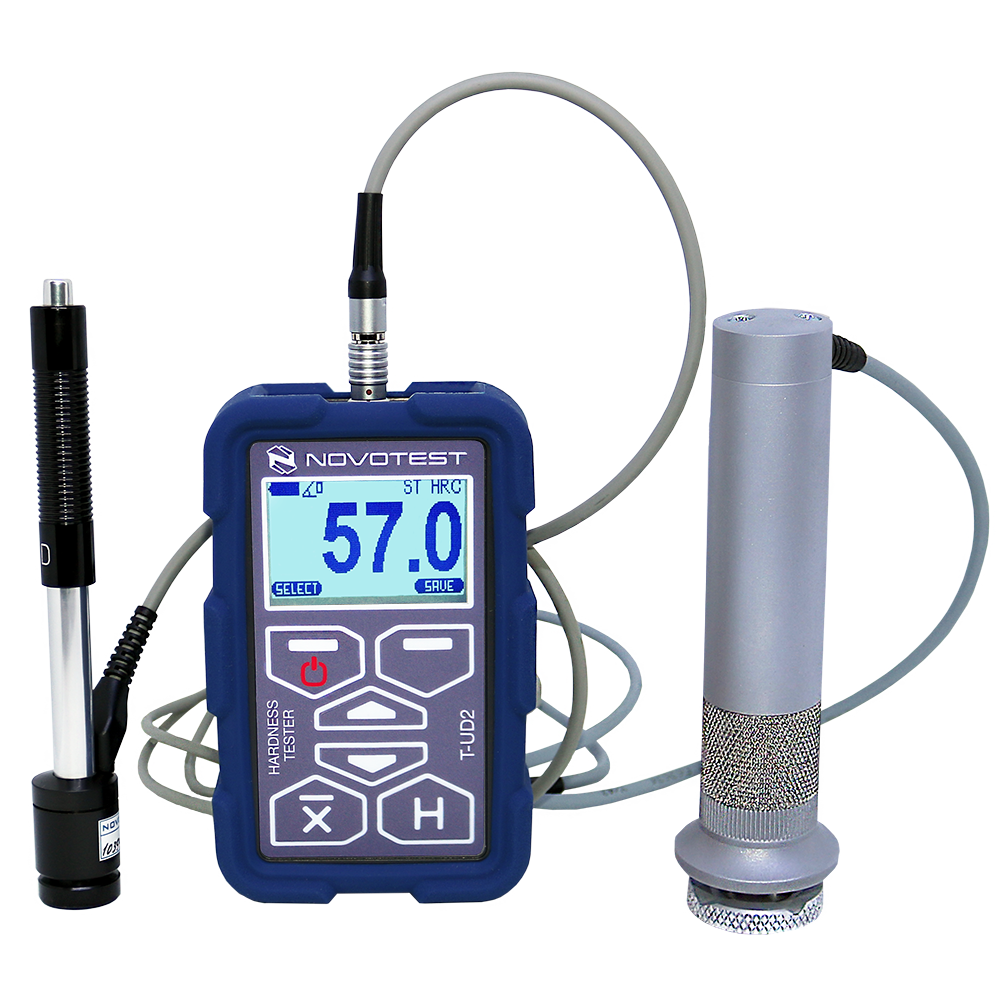

Medidor de Dureza Combinado

NOVOTEST T-UD2

Martillo de rebote para hormigon Novotest SH

El NOVOTEST T-UD2 es un medidor de dureza portátil combinado, que integra en un solo equipo los métodos UCI (Ultrasonic Contact Impedance) y Leeb (rebote dinámico), permitiendo realizar ensayos no destructivos de dureza en una amplia variedad de materiales y geometrías.

Gracias a esta combinación de métodos, el T-UD2 es una solución extremadamente versátil para inspecciones en terreno, mantenimiento industrial y control de calidad, cubriendo desde piezas pequeñas y delgadas hasta componentes grandes y de superficie rugosa.

Ventajas

  • Dos métodos de medición en un solo equipo
    Combina UCI y Leeb, ampliando significativamente el rango de aplicaciones.

  • Alta versatilidad de uso
    Adecuado para piezas pequeñas, paredes delgadas, superficies curvas y componentes de gran tamaño.

  • Ensayo no destructivo
    Permite evaluar dureza sin dañar el material ni interrumpir el proceso productivo.

  • Amplio rango de escalas de dureza
    Conversión a escalas comunes como HRC, HB, HV y MPa, según configuración.

  • Equipo portátil y robusto
    Diseño compacto y resistente para uso en entornos industriales exigentes

APLICACIONES TÍPICAS

El NOVOTEST T-UD2 se utiliza comúnmente en:

  • Control de calidad de piezas metálicas

  • Inspección de soldaduras y zonas afectadas por el calor (HAZ)

  • Evaluación de tratamientos térmicos

  • Inspección de componentes mecanizados, forjados y fundidos

  • Mantenimiento predictivo y verificación de dureza en servicio

PRINCIPIO DE FUNCIONAMIENTO

El T-UD2 integra dos métodos complementarios:

Método UCI (Ultrasonic Contact Impedance)

  • Utiliza un indentador de diamante que genera una pequeña huella.

  • Mide el cambio en la frecuencia ultrasónica para determinar la dureza.

  • Ideal para paredes delgadas, piezas pequeñas y superficies pulidas.

Método Leeb (rebote dinámico)

  • Se basa en la velocidad de rebote de un cuerpo de impacto contra la superficie.

  • Adecuado para piezas grandes, superficies rugosas y componentes pesados.

La combinación de ambos métodos permite seleccionar la técnica más adecuada según el material y la geometría.

MEDICIÓN DE DUREZA EN DIVERSAS CONDICIONES

Gracias a sus dos métodos de medición, el T-UD2 permite:

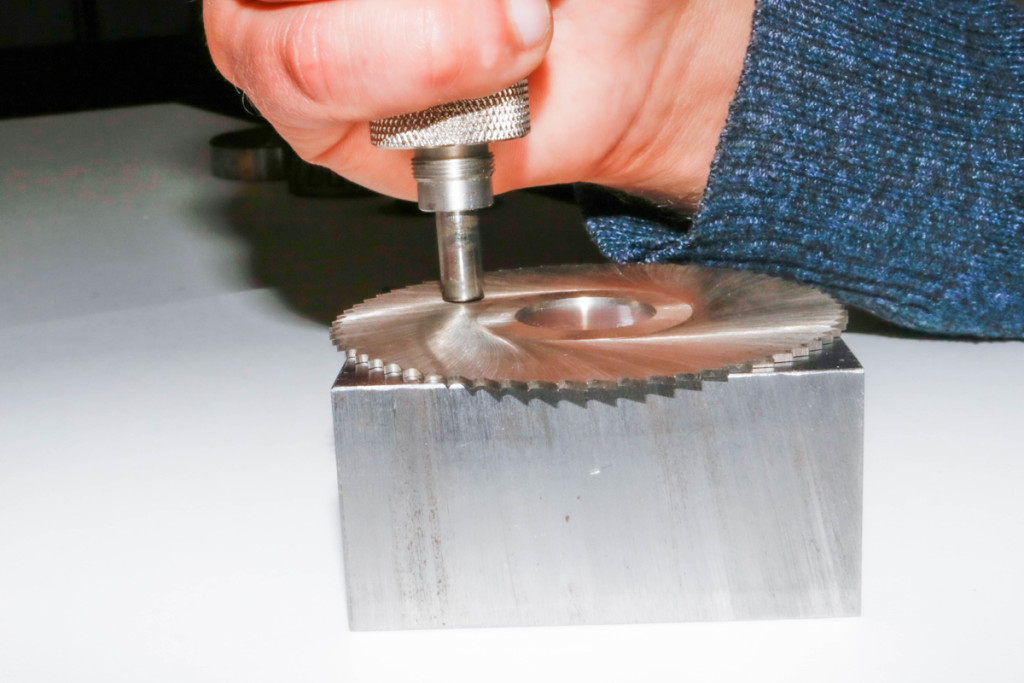

  • Medir dureza en componentes pequeños o ligeros (UCI)

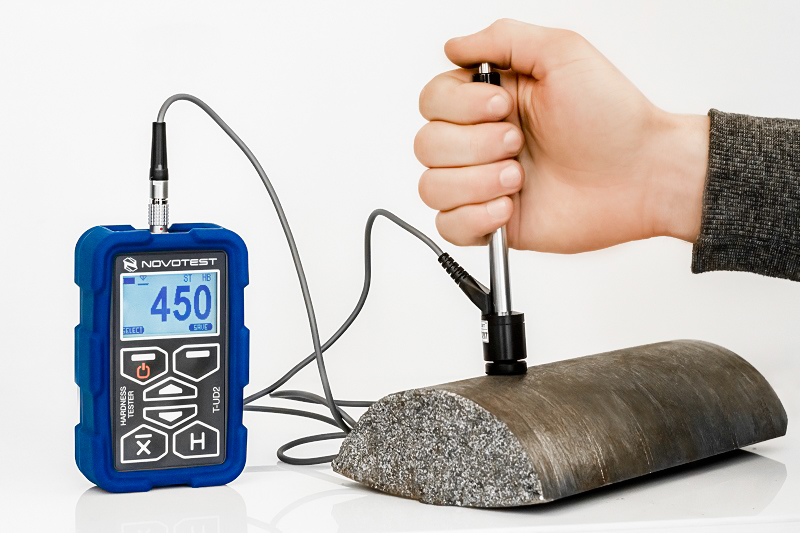

  • Evaluar dureza en piezas grandes y masivas (Leeb)

  • Trabajar en superficies planas, curvas o irregulares

  • Obtener resultados confiables en condiciones industriales reales

DISEÑO Y ERGONOMÍA

El NOVOTEST T-UD2 ha sido diseñado para un uso práctico en terreno:

  • Cuerpo compacto y ligero, fácil de transportar

  • Pantalla digital clara, con lectura directa de resultados

  • Controles simples que facilitan la operación incluso con guantes

  • Diseño robusto para ambientes industriales



MEMORIA Y SOFTWARE

  • Almacenamiento interno de resultados de medición

  • Transferencia de datos a PC mediante software dedicado

  • Posibilidad de análisis posterior y generación de reportes



INCLUYE

Configuración estándar del Medidor de Dureza Combinado NOVOTEST T-UD2:

  • Unidad principal T-UD2

  • Sonda UCI

  • Sonda Leeb

  • Bloques de calibración

  • Baterías / cargador

  • Manual de operación

  • Estuche de transporte

(La configuración puede variar según la aplicación y necesidades del cliente.)

Especificaciones Técnicas

Métodos y tipos de sonda

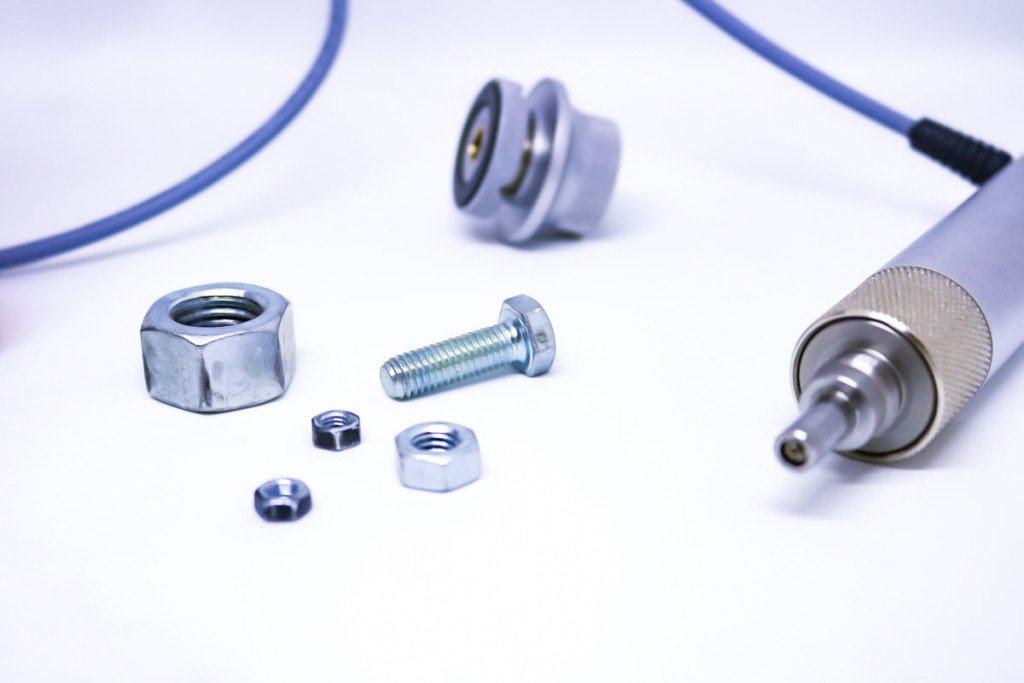

Sondas UCI (Ultrasonic Contact Impedance):

  • 1 kgf (10 N) – 2,2 lbf

  • 5 kgf (50 N) – 11 lbf

  • 10 kgf (98 N) – 22 lbf

Sondas Leeb (rebote dinámico):

  • D

  • DC

  • DL

  • C

  • D+15

  • E

  • G

Rango y precisión de medición

Rangos de medición de dureza:

  • HRC: 20 – 70

  • HB: 90 – 650

  • HV: 230 – 940

Precisión de medición:

  • HRC: ±2 HRC

  • HB: ±10 HB

  • HV: ±15 HV

Escalas de dureza

  • Sonda UCI: HRC, HB, HV

  • Sonda Leeb: HRC, HB, HV, HLD

Indentadores

  • Sonda UCI: Indentador de diamante

  • Sonda Leeb: Bola endurecida

Materiales y calibraciones

  • UCI: Precalibrada para acero

  • Leeb: Precalibrada para:

    • acero

    • acero aleado

    • hierro fundido

    • acero inoxidable

  • Materiales personalizados:
    Posibilidad de calibración adicional para otros materiales según requerimiento

Dirección de medición

  • Cualquier dirección (360°)

Normas aplicables

  • ASTM A1038

  • ASTM A956

  • ASTM E140

  • ISO 18265

  • DIN 50159

  • GB/T 34205

Condiciones de operación

  • Temperatura de trabajo: −20 °C a +40 °C

Alimentación y autonomía

  • Fuente de alimentación: 2 baterías AA

  • Duración de la batería: Aproximadamente 20 horas

Dimensiones y peso

  • Dimensiones del instrumento: 120 × 60 × 25 mm

  • Peso (con baterías): Aproximadamente 0,2 kg
