Medición de espesor de recubrimiento coulométrico para control de calidad.

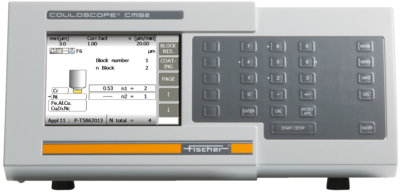

COULOSCOPE CMS2 Y COULOSCOPE CMS2 STEP Helmut - Fischer
Por encima de cierto espesor de capa, la medición no destructiva del espesor de capa con fluorescencia de rayos X alcanza sus límites.
Aquí es donde entra en juego el COULOSCOPE® CMS2. Mide el grosor del recubrimiento de casi cualquier capa metálica mediante el método coulométrico. Esto se hace simplemente eliminando el recubrimiento. Muchos recubrimientos comunes de una o varias capas se pueden medir con precisión con el COULOSCOPE CMS2.
El método coulométrico es una alternativa rentable y precisa al método de fluorescencia de rayos X, siempre que pueda aceptar un método destructivo para medir el espesor del recubrimiento. Le ofrece la máxima flexibilidad, ya que se puede usar para una amplia gama de combinaciones de recubrimiento y soporte.
Usted se beneficia del método coulométrico de medición del espesor del recubrimiento, especialmente en el control de calidad de recubrimientos electrochapados, así como para monitorear el espesor residual del estaño en las placas de circuito impreso.
PRUEBA STEP: MEDICIÓN DE ESPESOR DE RECUBRIMIENTO COULOMÉTRICO Y MEDICIÓN DE POTENCIALES ELECTROQUÍMICOS.
Si desea medir potenciales electroquímicos además del grosor del recubrimiento cuando utiliza el método coulométrico, el COULOSCOPE CMS2 STEP es su instrumento. El método de prueba STEP le permite medir las diferencias de potencial y los espesores de capa de múltiples recubrimientos de níquel simultáneamente, ideal para determinar, p. El comportamiento a la corrosión de estos recubrimientos.
Especificaciones:
- Medición precisa de recubrimientos multicapa con una técnica de eliminación electrolítica altamente precisa (coulometría)
- Eliminación de recubrimiento según DIN EN ISO 2177
- Operación intuitiva a través de pantalla a color y soporte gráfico guía para el usuario
- Fácil selección de la velocidad de eliminación (0.1–50 micras / min) y el área de eliminación (0.6–3.2mm)
- Casi 100 aplicaciones de medición predefinidas para diferentes sistemas de recubrimiento ( por ejemplo, zinc sobre hierro o níquel sobre latón)
- Visualización gráfica de la curva de voltaje en la celda de medición
- Opciones de evaluación gráfica y estadística
- Medición parcialmente automatizada con soporte significa varios tamaños de muestra
- Cartera completa de accesorios para la adaptación a requisitos específicos
Funciones adicionales con COULOSCOPE CMS2 STEP.
- Medición simultánea del grosor de capa y diferencias de potencial
- Funciones para la medición de prueba STEP de acuerdo con ASTM B764 - 04 y DIN EN 16866
- Ciclo de prueba automático para acondicionar la plata electrodo de referencia (generación de la capa necesaria de AgCl)
- Corriente de eliminación ajustable
- Evaluación de las curvas de potencial directamente en el dispositivo de medición
Aplicaciones:
- Medición precisa de recubrimientos multicapa con un alto:
- Medición precisa de recubrimientos multicapa con un alto
- Medición exacta del espesor de prácticamente cualquier recubrimiento de metal de 0.05–50 µm (dependiendo en el material)
- Medición del espesor del recubrimiento de recubrimientos de una o varias capas sobre sustratos metálicos y no metálicos
- Recubrimientos de múltiples capas, p. ej. cromo / níquel / cobre sobre sustratos de hierro o plástico (ABS)
- Recubrimientos de doble capa, p. estaño / níquel sobre plata o cobre
- Capas individuales como zinc sobre hierro
- Aplicación adicional con COULOSCOPE CMS2 STEP
- Medición de prueba STEP: múltiples sistemas de capa de níquel en sustratos de cobre, hierro, aluminio o plástico (ABS)
