Rebar detector
NOVOTEST
Nueva generación 2020 de Medidores de concreto NOVOTEST
El medidor de cobertura de hormigón NOVOTEST se utiliza para medir el espesor de la cobertura de hormigón, además de determinar la ubicación y estimar el diámetro de las barras de refuerzo en productos de hormigón armado en empresas, sitios de construcción, edificios y estructuras en uso.
Como resultado de la modernización, el nuevo medidor de cobertura de concreto NOVOTEST Rebar Detector, en comparación con la generación anterior, obtuvo:
- Carcasa a prueba de polvo, humedad y golpes para uso industrial en entornos hostiles
- Pantalla con gran contraste
- La capacidad de ajustar el brillo y el contraste de la pantalla, la elección del idioma, la elección de las unidades de medida (mm o pulgadas)
- Sonda universal con memoria incorporada y tablas de calibración almacenadas
- Posibilidad de guardar una copia de seguridad de las calibraciones en el dispositivo
- Mayor precisión y mediciones más estables.
- El costo del dispositivo se mantuvo sin cambios. Por lo tanto, obtiene un dispositivo con características funcionales y operativas extendidas sin costo adicional.
MEDICIÓN DEL ESPESOR DE LA CUBIERTA DE HORMIGÓN

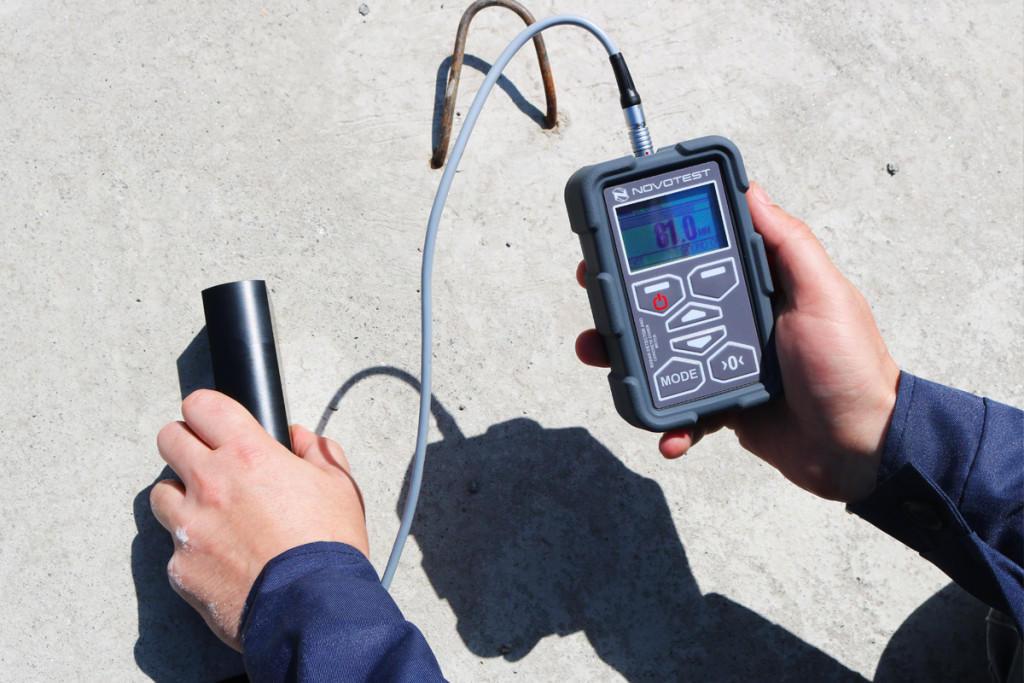

La medición de la cobertura de hormigón de las estructuras de hormigón armado es la tarea principal del NOVOTEST Rebar Detector. Dependiendo del diámetro de las barras de refuerzo, el dispositivo permite al usuario medir el espesor del hormigón con una precisión específica de hasta 170 mm.
ESCANEO DEL OBJETO TESTEADO

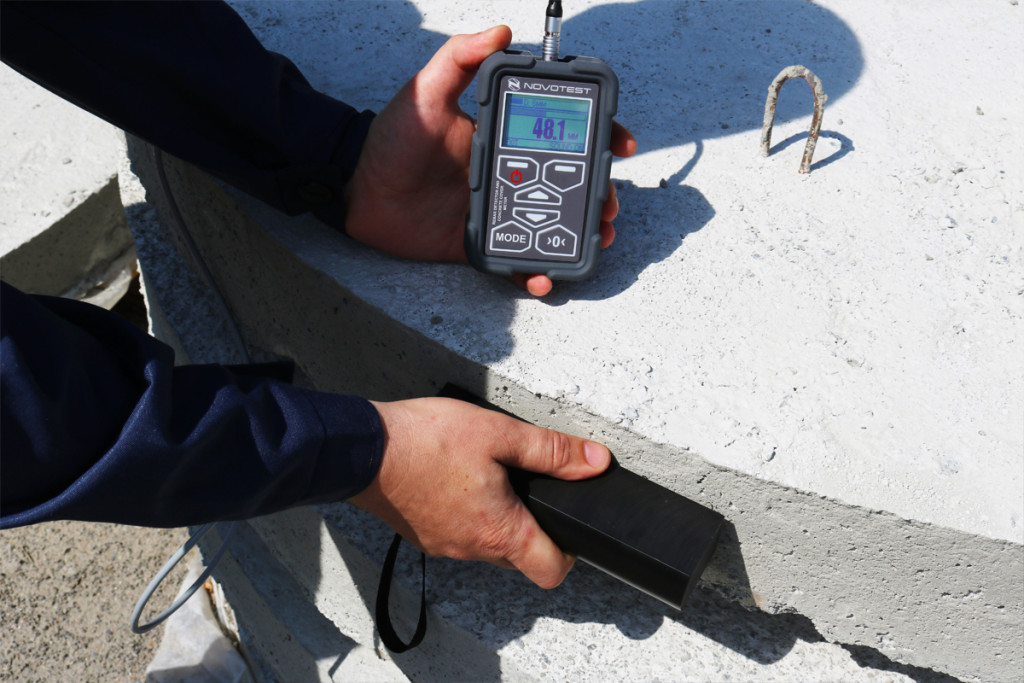

Con un modo especial, el usuario puede escanear un objeto en busca de una barra de refuerzo y su posición. Si es necesario, el operador puede utilizar la señalización audible para detectar la presencia de barras de refuerzo, lo que elimina la necesidad de una supervisión constante de la pantalla del dispositivo.
EVALUACIÓN DEL DIÁMETRO DE VARILLA
El dispositivo tiene un modo especial para evaluar el diámetro de la barra de refuerzo, se calcula durante las operaciones de acuerdo con un método especial durante el cual se mide la distancia mínima a la barra de refuerzo con y sin una placa con un espesor conocido, y el dispositivo calcula el esperado diámetro de la barra de refuerzo utilizando el método de correlación.
MODOS Y FUNCIONES ADICIONALES
Además de los modos básicos, el equipo ofrece:
-
Modo de búsqueda profunda, para detectar armaduras a mayor profundidad.
-
Medición de parámetros desconocidos de refuerzo (diámetro o recubrimiento) en configuraciones donde no se dispone de toda la información del diseño.
-
Configuración de tipo de acero, permitiendo ajustar la respuesta del instrumento a diferentes calidades de acero de refuerzo.
-
Calibración para dos tipos de barras: lisas y corrugadas.
Estas funciones mejoran la precisión y adaptabilidad del instrumento en distintos escenarios de obra e inspección.

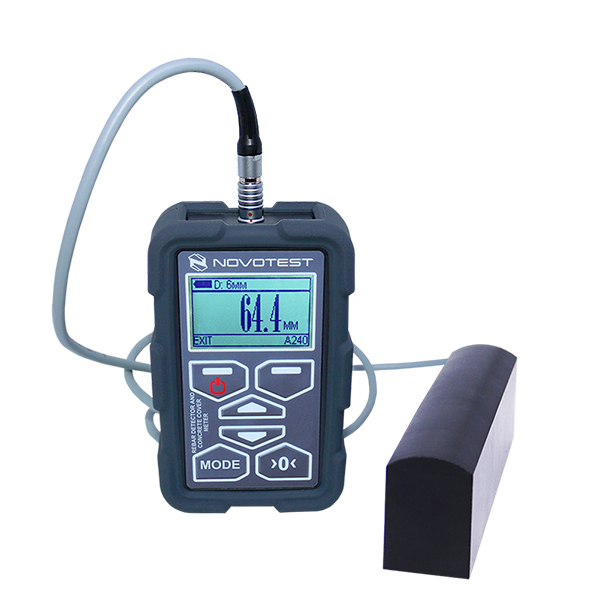

DISEÑO Y ERGONOMÍA
El medidor está montado en una carcasa ergonómica, resistente a golpes y condiciones ambientales severas, adecuada para el trabajo diario en obra y en inspecciones de estructuras existentes.
Características de diseño destacadas:
-
Unidad electrónica compacta, fácil de sostener y operar con una sola mano.
-
Pantalla gráfica con retroiluminación, visible en ambientes de baja iluminación.
-

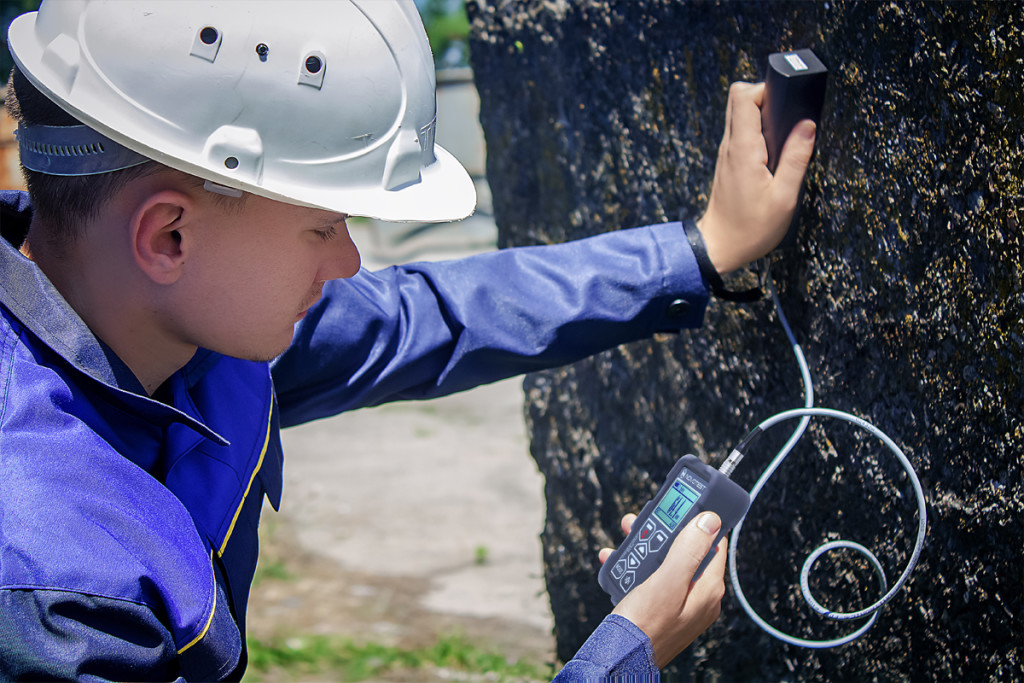

Sonda con correa, que permite un escaneo cómodo y seguro en paredes, losas y vigas.
-
Posibilidad de usar funda de silicona como protección adicional (opción disponible según proveedor).
INCLUYE
Set estándar del Medidor de concreto NOVOTEST Rebar Detector – Nueva generación 2020:
-
Unidad electrónica (medidor de recubrimiento de hormigón / detector de armaduras)
-
Sonda
-
Placa dieléctrica
-
2 pilas AA
-
Cargador
-
Manual de operación
-
Maletín de transporte
Especificaciones Técnicas
Valores verificados contra la ficha oficial NOVOTEST (datasheet nueva generación 2020).
-
Rango de medición del espesor de la capa protectora:
5 … 170 mm -
Diámetros de barras controlados:
6 – 50 mm -
Precisión de medición del recubrimiento:
(0,03·h + 0,5) mm, donde h es el espesor de la capa de hormigón -
Dimensiones de la unidad electrónica:
122 × 76 × 36,5 mm -
Temperatura de funcionamiento:
−20 … +40 °C -
Fuente de alimentación:
2 pilas AA -
Tiempo de trabajo continuo (mínimo):
8 horas -
Peso de la unidad electrónica con baterías:
≈ 0,2 kg
