Detector Ultrasónico De Defectos
NOVOTEST UD2301
Un detector de fallas ultrasónico está diseñado para buscar vacíos y falta de homogeneidad dentro de los materiales bajo prueba con ultrasonido.
Es el dispositivo más común en el mundo para pruebas no destructivas de productos de metal (y otros materiales con baja atenuación de ondas ultrasónicas) en producción, así como objetos en operación.

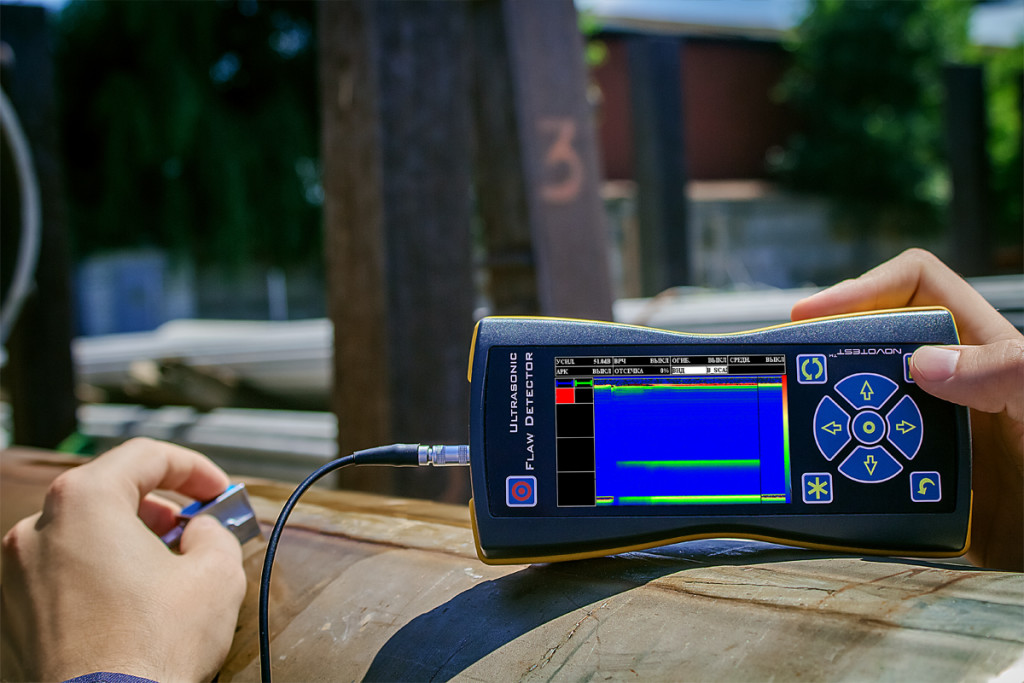

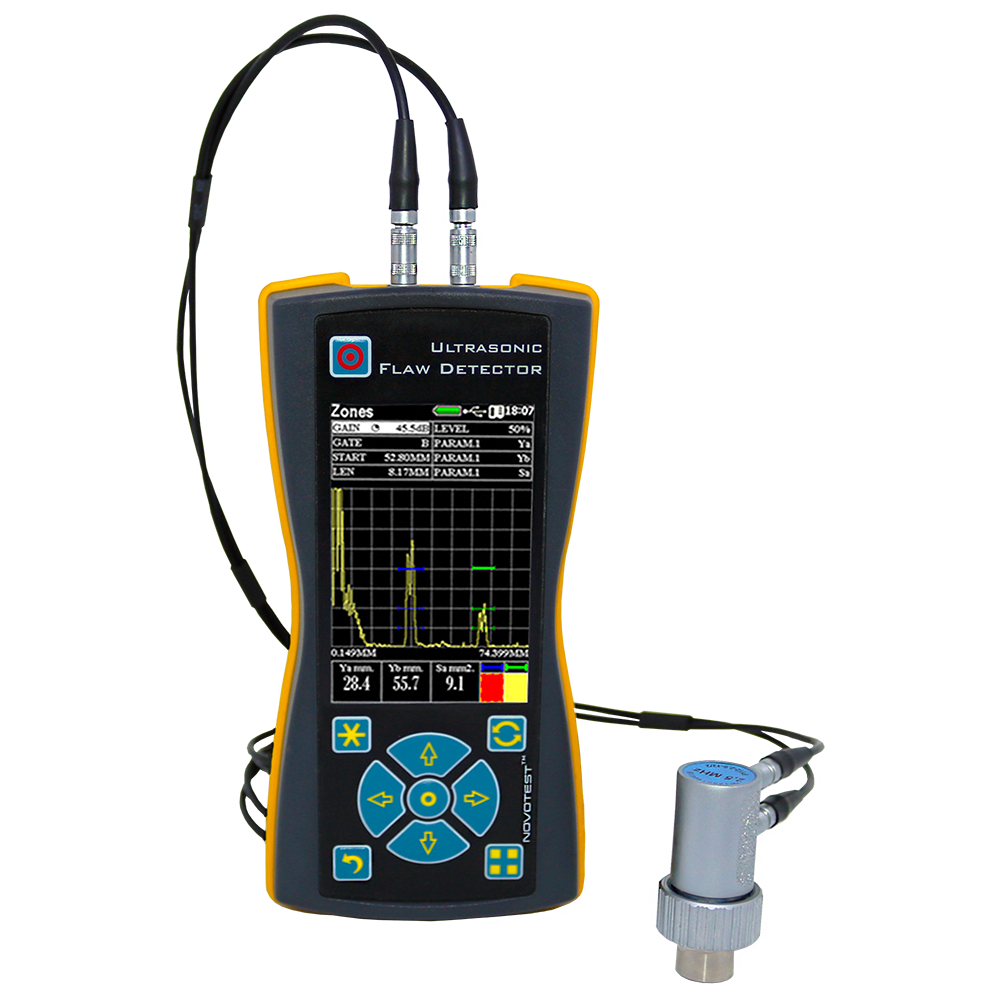

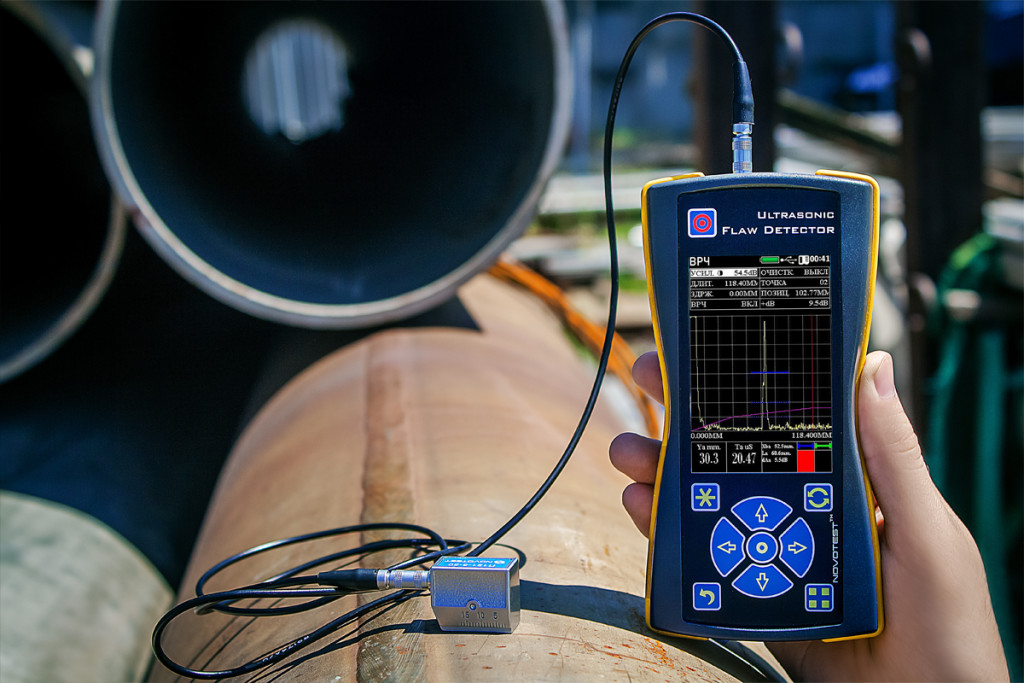

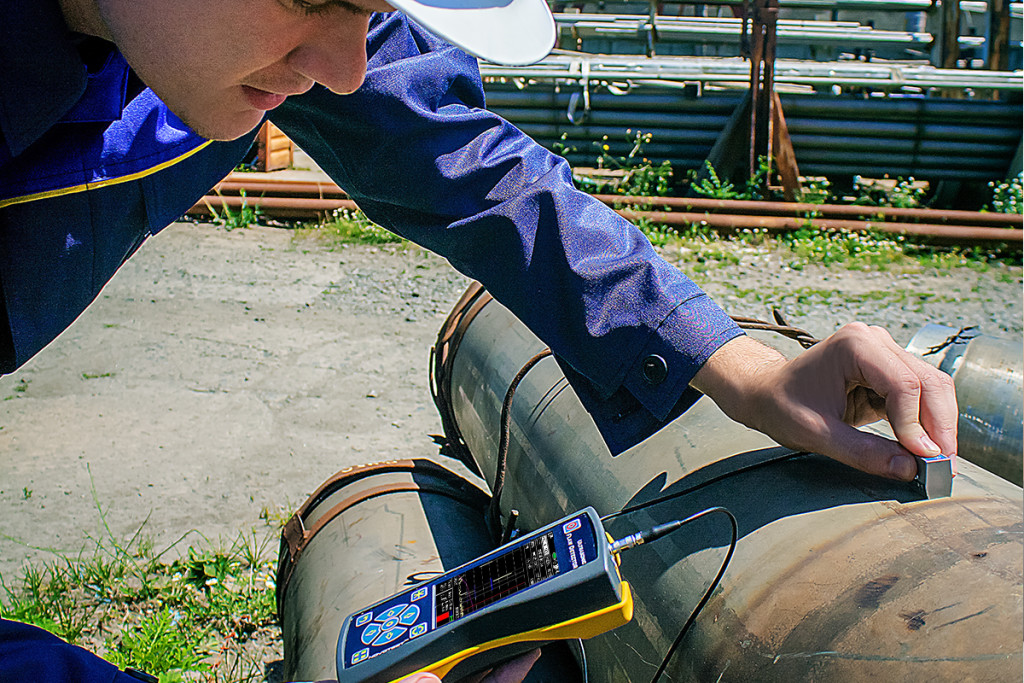

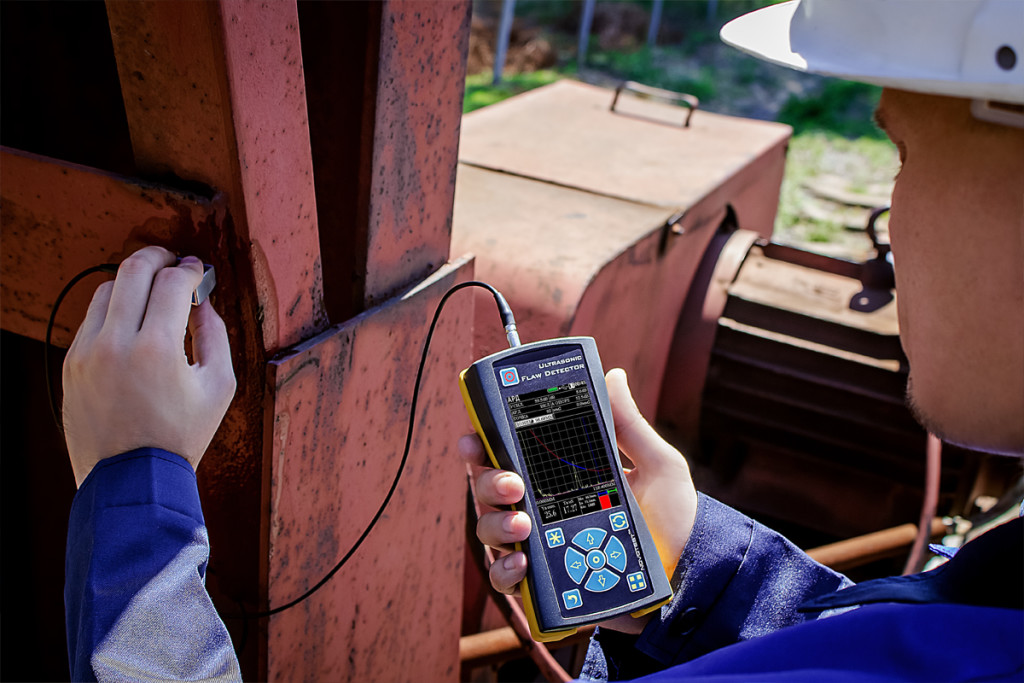

Detector de fallas ultrasónico NOVOTEST UD2301 es un dispositivo portátil, potente y ergonómico que tiene todas las funciones de un detector de fallas ultrasónico industrial general y se puede utilizar en laboratorios y talleres, y es perfecto para uso en el campo.
Ventajas:
- Pantalla superbrillante con la que resulta cómodo trabajar al aire libre en un día soleado
- Rango de frecuencia de 0 a 10 MHz, con ajuste suave
- Visualización de una escala de barrido en microsegundos y milímetros
- Construcción y procesamiento A-scan y B-scan
- La presencia en el dispositivo del modo de funcionamiento de las curvas DAC y TVG (hasta 16 puntos)
- La presencia en el detector de fallas del modo de control DGS, con cálculo automático de la zona reflectora equivalente
- Archivo de medidas, configuraciones, sondas con capacidad para transferir datos a una PC
- Cualquier opción de orientación de la pantalla lateral que permita al usuario trabajar en cualquier posición del dispositivo
- El dispositivo funciona con baterías AA estándar, así como con baterías convencionales, lo que las hace fáciles de reemplazar

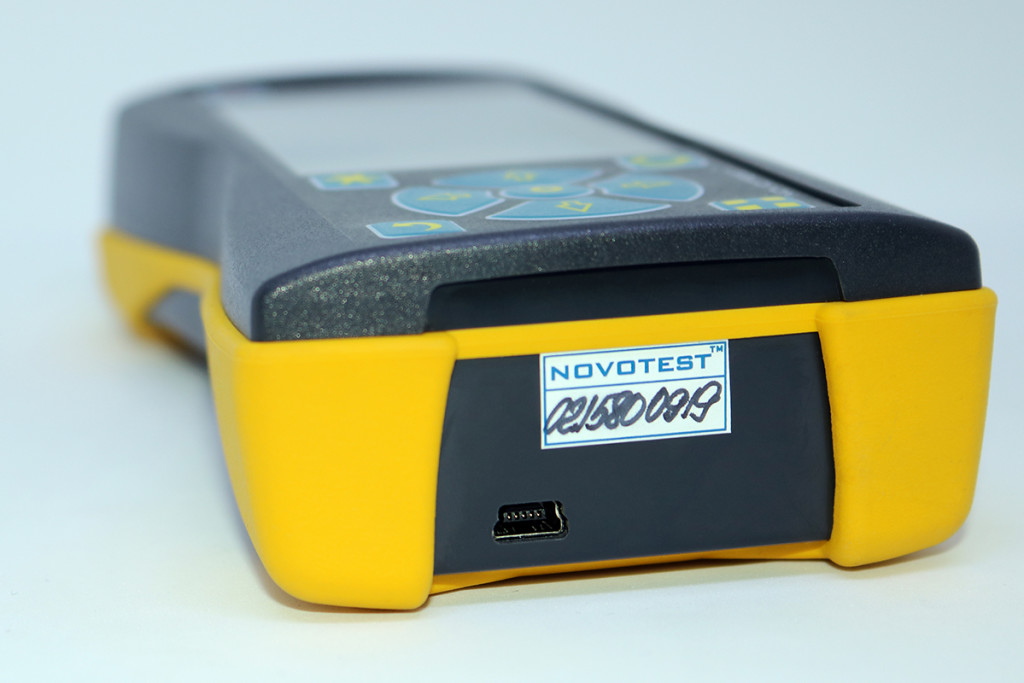

- El detector de fallas NOVOTEST UD2301 puede ser alimentado por una batería móvil universal (banco de energía) a través de un conector mini USB
- Estuche ergonómico a prueba de golpes con protectores de goma
- Peso ligero y tamaño compacto
Incluye:
- Detector de fallas ultrasónico
- Sondas UT - 2 piezas
- Cable Lemo-Lemo - 1 pieza
- Baterías AA- 3 piezas
- Cargador
- Cable USB
- Manual de instrucciones
- Maleta
MULTIFUNCIONAL
El dispositivo tiene una amplia funcionalidad:

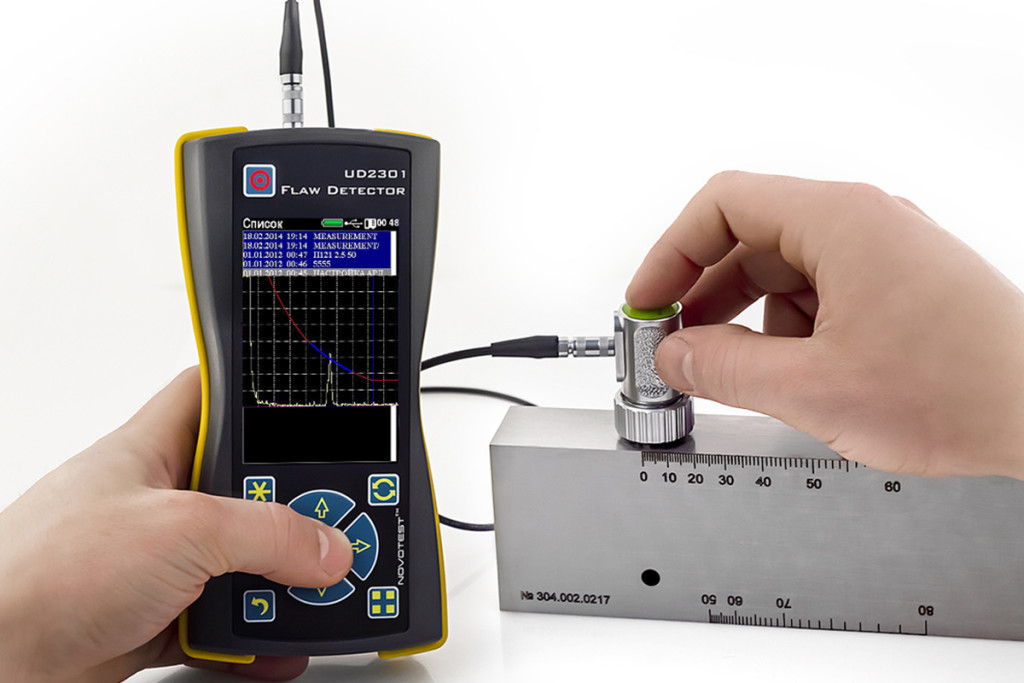

- Presentación de la señal como A-scan y B-scan, que permite al operador seleccionar el modo de funcionamiento deseado de acuerdo con la tarea;
- El dispositivo tiene dos puertas independientes, con la capacidad de evaluar parámetros en diferentes áreas en el escaneo, también usando la función de alarma de defecto automática los límites se pueden configurar individualmente para cada puerta.
- Para un mejor procesamiento de la señal, el dispositivo tiene funciones de congelación y envolvente, lo que permite al usuario evaluar con mayor precisión los datos recibidos.
FUNCIONES DAC Y TVG
El dispositivo implementa las funciones de corrección de amplitud de distancia (DAC) y ganancia variable en el tiempo (TVG), con la configuración de hasta 16 puntos, lo que permite al operador evaluar el tamaño de reflector equivalente a varias profundidades.
FUNCION DGS
Además, en el dispositivo hay diagramas de tamaño de ganancia de distancia (equivalente) que permiten al usuario construir una curva de amplitud a partir de un reflector estándar, así como calcular el tamaño de reflector equivalente de las discontinuidades probadas.
ARCHIVO
El dispositivo tiene un archivo para almacenar mediciones, configuraciones para un objeto específico, configuraciones de transductores para cambiar rápidamente las configuraciones al cambiar el objeto de prueba.
CUALQUIER ORIENTACIÓN DE PANTALLA
Se implementa una función de orientación de pantalla única en el Detector de defectos ultrasónico NOVOTEST UD2301, dependiendo de las condiciones en las que se realice la prueba, la orientación de la pantalla puede ser vertical u horizontal. Además, la pantalla se puede configurar tanto para diestros como para zurdos, es decir, la pantalla se puede girar 360 °.
AUTONOMÍA
El dispositivo funciona con tres baterías AA estándar, lo que hace que el dispositivo sea completamente independiente de la fuente de alimentación estacionaria, el cargador interno permite que la batería se cargue desde el enchufe USB estándar de 5 V, con el banco de energía, el dispositivo se puede usar de forma continua durante un tiempo casi ilimitado .
DISEÑO

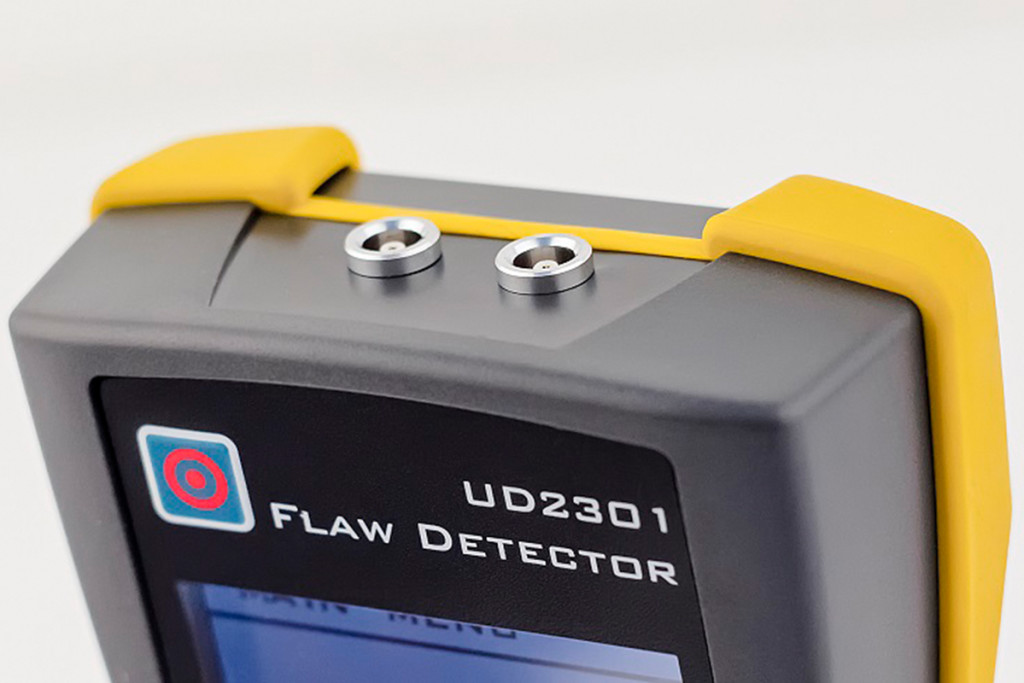

El dispositivo cuenta con una pantalla TFT transflectiva con una resolución de 480x320px, el recinto está realizado en forma ergonómica con un parachoques de goma, lo que hace que el dispositivo sea a prueba de golpes y resistente a caídas. Para conectar las sondas se utilizan conectores estándar, lo que permite al operador utilizar cualquier transductor sin restricciones.

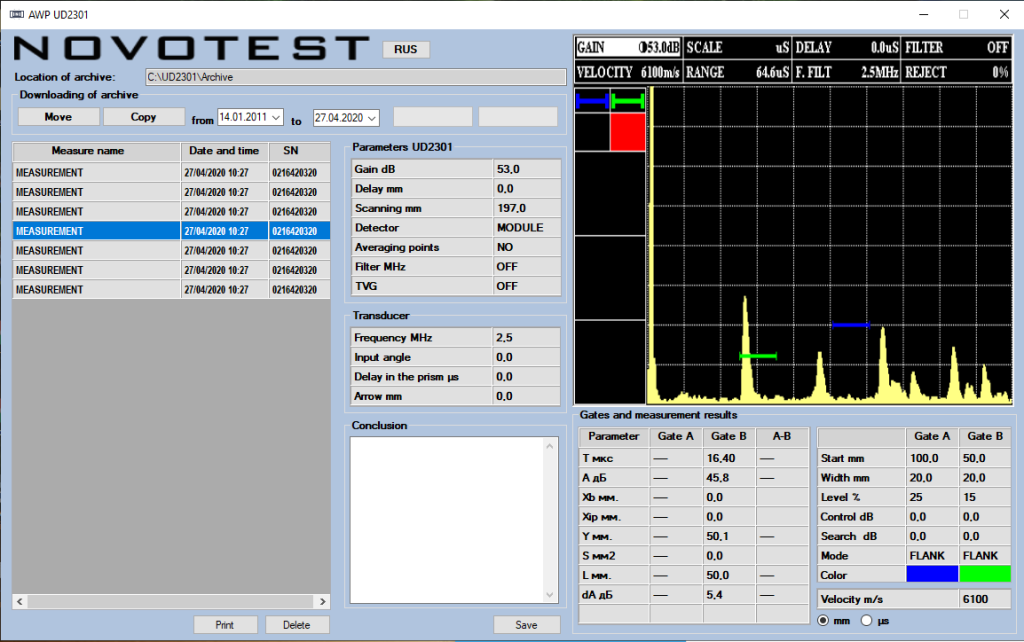

SOFTWARE
El dispositivo se suministra con software para PC para cargar el archivo de medición y procesar los resultados.
Media
Especificaciones Técnicas
-
Rango de frecuencia de funcionamiento: de 1 a 10,0 MHz
-
Rango de intervalos de tiempo medidos (duración del escaneo): de 6 a 1000 µs
-
Rango de velocidad: 1000 – 9999 m/s
-
Error de medición de intervalos de tiempo: no exceder ± 0,025 µs
-
Error máximo permitido en medición de amplitudes (0 a 110 dB): no excede ± 0,5 dB
-
Rango de ganancia de prueba: 125 dB
-
Promedio sobre la cantidad de arranques: de 1 a 16
-
Rango de ajuste de sensibilidad temporal (TVG): 40 dB
-
Número de puntos de control TVG: 16
-
Duración del pulso de excitación a la carga: de 0,0 a 0,5 µs
-
Desviación de amplitudes de señales (10% a 100% de altura de pantalla): no más de 1 dB
-
Configuración de retardo en prisma de sonda: de 0 a 15 µs
-
Detección de señales: media onda positiva, modo radio
-
Dimensiones: 80 x 162 x 38 mm
-
Peso (máximo): 0,25 kg
