Medidor de Espesor de Revestimiento

NOVOTEST TP-1M

Martillo de rebote para hormigon Novotest SH

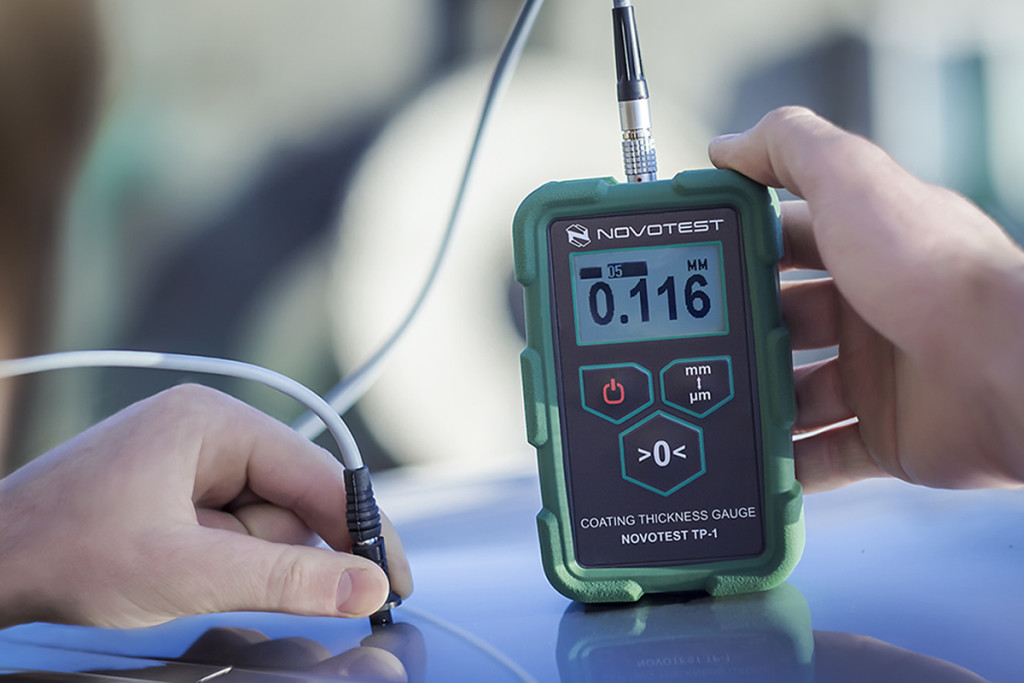

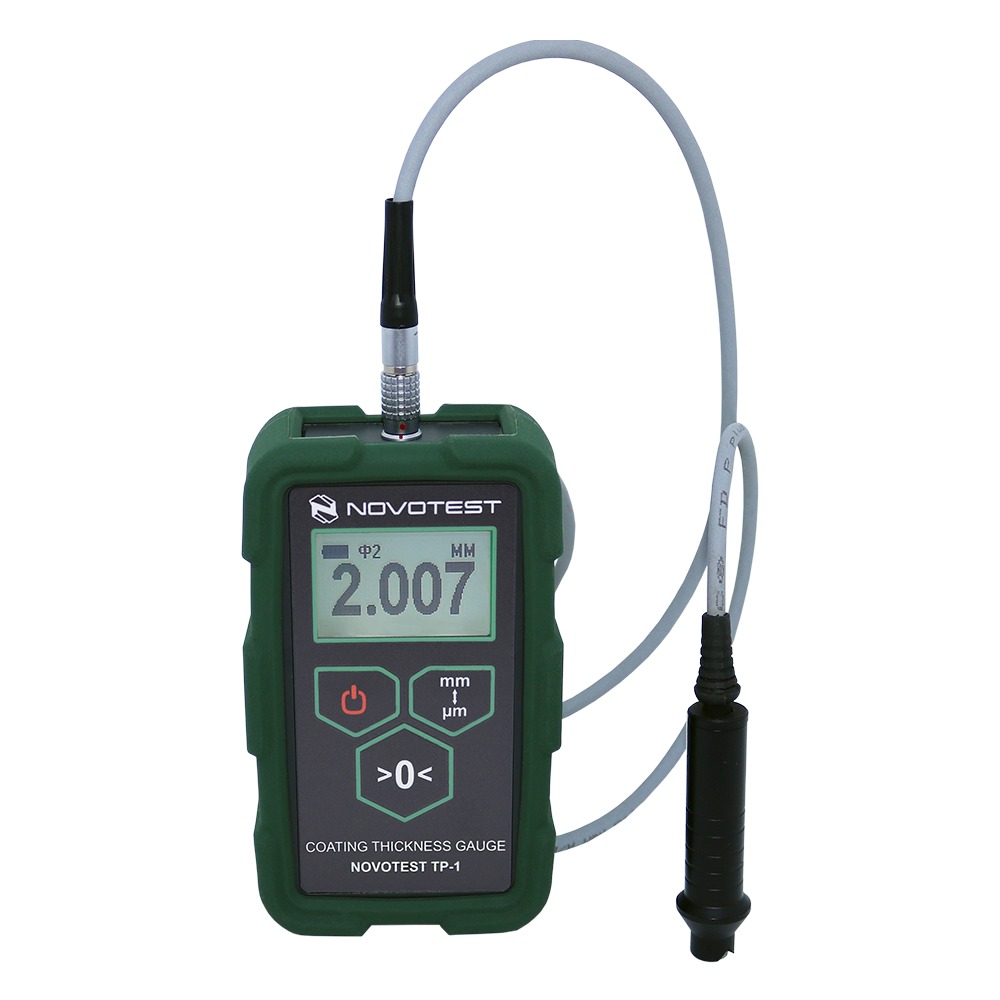

El NOVOTEST TP-1M es un medidor portátil de espesor de revestimientos diseñado para medir el espesor de recubrimientos sobre metales ferromagnéticos y no ferrosos, así como recubrimientos gruesos y especiales, utilizando sondas intercambiables especializadas.

Además de la medicición de espesor, el TP-1M permite —mediante sondas dedicadas— medir temperatura y humedad del aire, temperatura superficial, calcular el punto de rocío y evaluar profundidad de ranuras y rugosidad superficial, convirtiéndolo en una solución integral para inspección de recubrimientos.

El equipo es muy fácil de usar, está listo para operar apenas se saca de la caja y no requiere experiencia previa del usuario. Su diseño de mínimo número de botones y menú intuitivo lo hacen ideal para inspecciones operativas en terreno con alta precisión y confiabilidad.

Ventajas

  • Amplio rango de medición de espesor
    Capaz de medir desde micras hasta 60 mm, dependiendo de la sonda utilizada.

  • Sistema de sondas intercambiables
    Reconocimiento automático del tipo de sonda conectada.

  • Alta facilidad de uso
    Concepto “un botón – una función”.

  • Diseño robusto para terreno
    Carcasa ergonómica con funda de silicona a prueba de golpes.

  • Pantalla gráfica con retroiluminación
    Excelente visibilidad en interiores y exteriores.

  • Control de estado de batería
    Indicación clara del nivel de carga.

  • Equipo multifunción
    Posibilidad de medir espesor, rugosidad, temperatura, humedad y punto de rocío con un solo instrumento.

APLICACIONES TÍPICAS

El NOVOTEST TP-1M se utiliza comúnmente en:

  • Medición de pinturas, barnices y recubrimientos galvánicos

  • Inspección de recubrimientos sobre acero y metales no ferrosos

  • Medición de recubrimientos dieléctricos y conductores

  • Evaluación de revestimientos gruesos (masillas, betunes, cintas, polímeros)

  • Control de calidad en preparación superficial y pintado

  • Inspecciones según normas ISO, ASTM, SSPC y normativas navales

PRINCIPIO DE FUNCIONAMIENTO

El TP-1M funciona mediante métodos no destructivos según el tipo de sonda:

  • Inducción magnética / corrientes parásitas para recubrimientos sobre acero y metales no ferrosos.

  • Métodos especiales de contacto para recubrimientos gruesos.

El usuario selecciona la sonda adecuada según el material base y el rango de espesor requerido, garantizando máxima precisión dentro del rango específico de cada sonda.

MEDICIÓN DE RECUBRIMIENTOS SOBRE ACERO

La aplicación más común del TP-1M.

  • Para rangos 0 – 500 µm, la sonda F-0.5 ofrece alta precisión.

  • Para radios pequeños y ranuras, se utiliza la sonda F-0.3.

Estas sondas son ideales para:

  • pinturas,

  • barnices,

  • recubrimientos galvánicos.



MEDICIÓN DE RECUBRIMIENTOS SOBRE METALES NO FERROSOS

Para recubrimientos sobre aluminio y otros metales no ferrosos se utiliza la sonda NF-2:

  • Rango típico: 0 – 2 mm

  • Calibración de fábrica para aluminio

  • Posibilidad de calibración por el usuario para otros materiales no ferrosos



MEDICIÓN DE RECUBRIMIENTOS DIELÉCTRICOS SOBRE ACERO

Para pinturas, polímeros y recubrimientos dieléctricos:

  • Sonda F-2: hasta 2 mm

  • Sonda F-5: hasta 5 mm

⚠️ Nota técnica:
Cuanto mayor es el rango de la sonda, mayor es el error. Siempre se recomienda usar la sonda con el rango más cercano al espesor real.

MEDICIÓN DE RECUBRIMIENTOS MUY GRUESOS (HASTA 60 mm)

Para recubrimientos extremadamente gruesos se utilizan:

  • Sonda M-12: hasta 12 mm

  • Sonda M-30: hasta 30 mm

  • Sonda M-60: hasta 60 mm

Aplicaciones típicas:

  • masillas,

  • betunes,

  • cintas poliméricas,

  • recubrimientos multicapa de alta atenuación ultrasónica.



SONDAS ESPECIALIZADAS

Rugosidad y profundidad de ranuras

  • Sonda DSH
    Permite medir:

    • rugosidad superficial (Rz),

    • profundidad de corrosión,

    • defectos y ranuras.

Temperatura, humedad y punto de rocío

  • Sonda DTVR
    Mide:

    • temperatura del aire,

    • humedad relativa,

    • punto de rocío (cálculo automático).

Temperatura superficial

  • Sonda DT
    Medición de temperatura superficial por contacto.



DISEÑO Y ROBUSTEZ

  • Carcasa ergonómica con funda de silicona

  • Resistente a golpes y uso industrial

  • Operación confiable entre −20 °C y +40 °C

  • Diseño portátil para inspección en terreno



INCLUYE

Configuración estándar del NOVOTEST TP-1M – Medidor de Espesor de Revestimiento:

  • Unidad electrónica TP-1M

  • Sonda(s) según configuración

  • Conjunto de láminas patrón de espesor

  • 2 baterías AA

  • Cargador

  • Manual de operación

  • Maleta de transporte

Especificaciones Técnicas

  • Rango de medición de espesor:
    0 µm a 60 mm (dependiente de la sonda)

  • Dimensiones:
    122 × 65 × 23 mm

  • Peso (con baterías):
    ≤ 0,2 kg

  • Almacenamiento de resultados:
    Hasta 256 mediciones

  • Tipo de conector de sondas:
    LEMO

  • Tiempo de operación continuo:
    ≥ 20 horas

  • Temperatura de funcionamiento:
    −20 °C a +40 °C

  • Alimentación:
    2 baterías AA
