Medidor Portable de Dureza Leeb

NOVOTEST T-D3

Martillo de rebote para hormigon Novotest SH

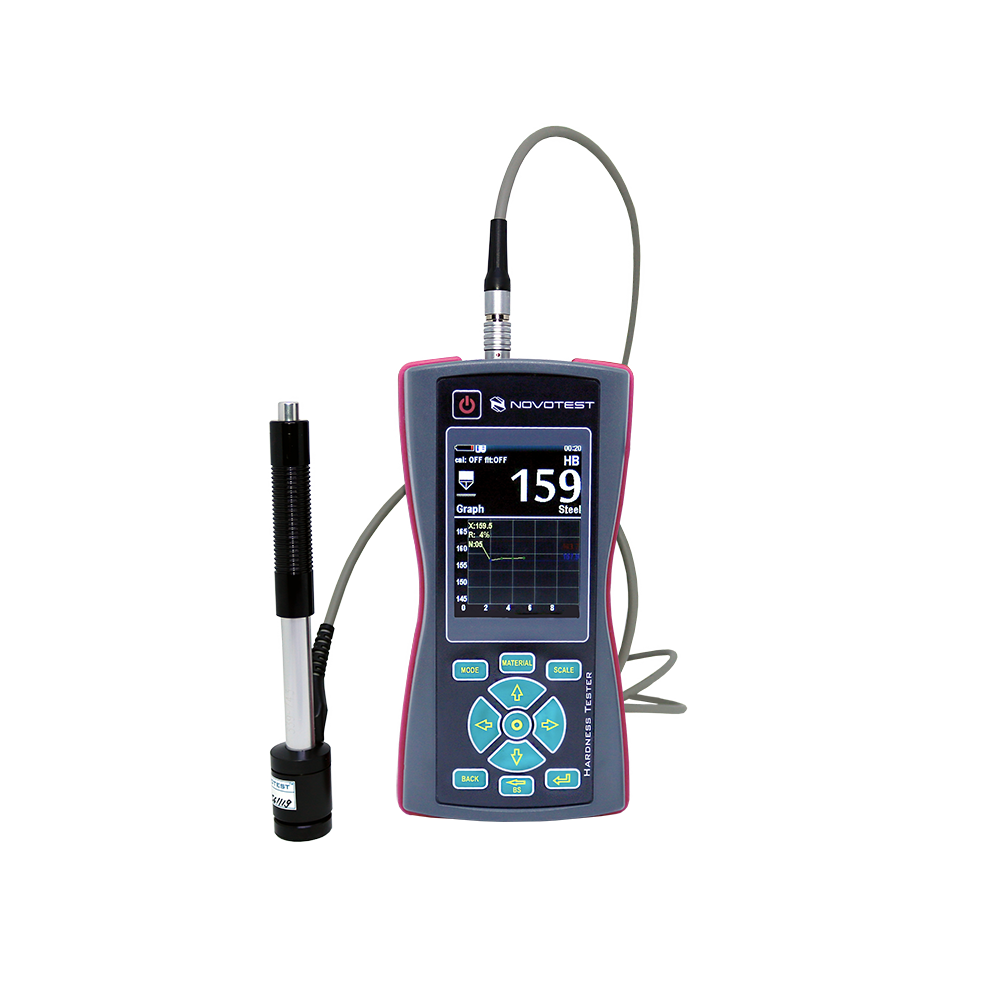

El NOVOTEST T-D3 es un medidor portable de dureza basado en el método dinámico Leeb, conforme a la norma ASTM A956, el método más utilizado a nivel mundial para la medición rápida y confiable de la dureza de metales en terreno.

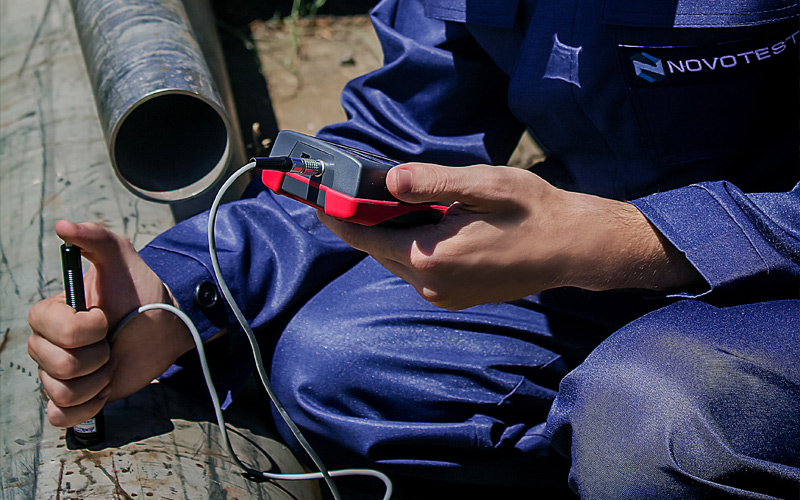

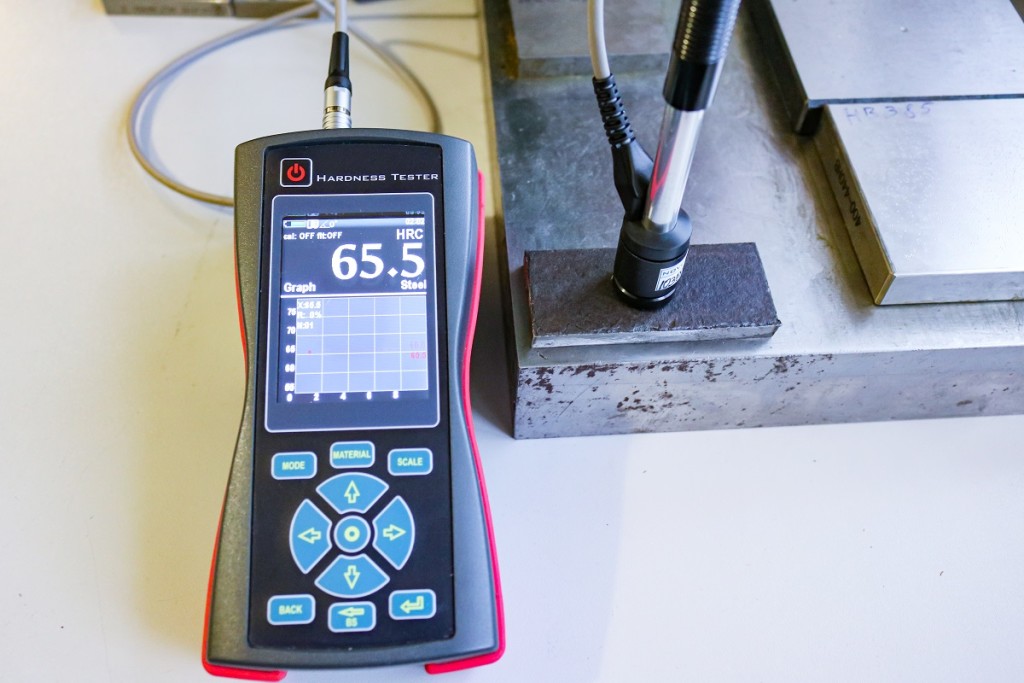

El método Leeb destaca por su facilidad de uso, ya que no requiere conocimientos especializados por parte del operador. Para realizar la medición, basta con cargar el cuerpo de impacto de la sonda, apoyar la sonda sobre la superficie del material y accionar el disparo; el valor de dureza se muestra inmediatamente en la pantalla del equipo.

Este método es especialmente recomendado para productos grandes y masivos (peso ≥ 5 kg y espesor ≥ 10 mm), aunque siguiendo ciertas condiciones de fijación también es posible medir piezas de menor tamaño.

Ventajas

  • Método Leeb simple y rápido
    Ensayo de dureza sin preparación compleja de la superficie.

  • Amplia flexibilidad de calibración
    Hasta 88 combinaciones de materiales y escalas de dureza.

  • Calibración libre del usuario
    Posibilidad de calibrar cualquier escala en cualquier rango.

  • Múltiples modos de medición y análisis
    Resultados individuales, estadísticos y gráficos.

  • Pantalla gráfica a color con retroiluminación
    Excelente visibilidad en distintas condiciones de iluminación.

  • Fotofijación del punto de medición
    Permite documentar visualmente los ensayos realizados.

  • Diseño robusto para uso industrial
    Carcasa impermeable con protección de goma antigolpes.

  • Operación en ambientes exigentes
    Rango de temperatura extendido, apto para trabajos en frío y calor.

  • Memoria interna y comunicación con PC
    Gestión y exportación de datos mediante software dedicado.

APLICACIONES TÍPICAS

El NOVOTEST T-D3 se utiliza comúnmente en:

  • Control de calidad de piezas metálicas masivas

  • Inspección de fundiciones, forjados y estructuras metálicas

  • Evaluación de dureza en componentes de grano grueso

  • Mantenimiento industrial y verificaciones en servicio

  • Ensayos rápidos en terreno donde otros métodos no son prácticos

PRINCIPIO DE FUNCIONAMIENTO (MÉTODO LEEB)

El método Leeb es un ensayo dinámico de dureza que se basa en:

  1. El impacto de un cuerpo de prueba contra la superficie del material.
  2. La medición de la velocidad de impacto y de rebote.
  3. El cálculo del valor de dureza HL, que puede convertirse automáticamente a otras escalas.

El método es poco sensible a la rugosidad superficial y funciona correctamente en materiales con estructura de grano grueso, como hierro fundido.

MEDICIÓN EN SUPERFICIES Y MATERIALES COMPLEJOS

El NOVOTEST T-D3 puede utilizarse en:

  • Superficies con baja calidad de preparación (rugosidad ≥ 3,2 Ra)

  • Materiales no homogéneos o de grano grueso

  • Productos de gran tamaño y masa

⚠️ Consideración técnica:
Sin fijaciones adicionales, el método Leeb es más adecuado para piezas con:

  • peso superior a 5 kg, y

  • espesor mínimo de 10 mm en el punto de medición.



ESCALAS Y MATERIALES

El equipo incorpora calibraciones predefinidas que lo convierten en una herramienta universal para dureza Leeb.

Escalas de dureza disponibles

  • HRC

  • HRB

  • HB

  • HV

  • HL

  • MPa (resistencia a la tracción)

Además, es posible crear escalas personalizadas (USER) para materiales o rangos específicos.

Materiales calibrados

  • Acero

  • Acero aleado

  • Hierro fundido

  • Acero inoxidable

  • Aluminio

  • Bronce

  • Latón

  • Cobre

Materiales adicionales pueden calibrarse según requerimiento del usuario.

DOCUMENTACIÓN Y SOFTWARE

  • Memoria interna para almacenamiento de resultados

  • Transferencia de datos a PC mediante cable USB y software incluido

  • Exportación de resultados como hoja de cálculo

  • Opción de mini impresora inalámbrica (accesorio opcional)



INCLUYE

Configuración estándar del NOVOTEST T-D3 – Medidor Portable de Dureza Leeb:

  • Medidor de dureza T-D3

  • Sonda Leeb tipo D

  • 3 baterías AA

  • Cargador

  • Cable USB

  • Software para PC

  • Manual de operación

  • Maleta de transporte

Especificaciones Técnicas

Tipos de sonda Leeb

  • D

  • DC

  • DL

  • C

  • D+15

  • E

  • G

Rangos de medición

  • HRC: 20 – 70

  • HB: 90 – 650

  • HV: 230 – 940

  • Resistencia a la tracción: 370 – 1740 MPa

  • Calibraciones personalizadas disponibles para cualquier rango (ej.: HV 100 – 1600)

Precisión de medición

  • HRC: ±2 HRC

  • HB: ±10 HB

  • HV: ±15 HV

Escalas de dureza

  • Leeb: HRC, HRB, HB, HV, HL, MPa

  • Escalas personalizadas adicionales mediante calibración

Indentador

  • Sonda Leeb: Bola endurecida

Dirección de medición

  • Cualquier dirección (360°)

Visualización y análisis de datos

  • Ángulo de impacto (Leeb)

  • Resultado individual

  • Máximo, mínimo y promedio

  • Número de pruebas

  • Desviación y coeficiente de variación

  • Histograma, señal y modos inteligentes (filtro de mediciones incorrectas)

Condiciones de operación

  • Temperatura: −20 °C a +40 °C

  • Humedad: 30 % – 80 % HR

Alimentación y dimensiones

  • Alimentación: DC 4,5 V (3 baterías AA)

  • Duración de la batería: aprox. 10 horas

  • Dimensiones: 160 × 75 × 30 mm

  • Peso neto: aprox. 0,3 kg (sin sonda)

Normas aplicables

  • ASTM A956

  • ASTM E140

  • ASTM A370

  • ISO 16859

  • DIN 50156

  • GB/T 17394

  • JB/T 9378

  • ISO 18265
