Cámara de Inspección de Tuberías
DELLOM SE-40
La SE-40 es una cámara de inspección de tuberías de nuevo diseño que incorpora una cámara panorámica y basculante de 40 mm junto con una sonda bidireccional, permitiendo inspecciones visuales internas rápidas, precisas y no destructivas en zonas de difícil acceso.
Gracias a su diseño portátil y a su facilidad de uso, la SE-40 permite reducir costos operacionales, eliminando la necesidad de desmontajes, excavaciones o intervenciones invasivas durante la inspección de tuberías y conductos industriales.
Ventajas
-
Inspección visual rápida y eficiente
Permite evaluar el interior de tuberías y conductos sin desmontaje ni interrupción del sistema. -
Cámara panorámica e inclinable de 40 mm
Ofrece una visión global del interior, facilitando la detección de defectos y anomalías. -
Sistema portátil y autónomo
Inspecciones remotas pueden realizarse sin necesidad de energía eléctrica externa. -
Amplio rango de aplicación
Adecuada para diámetros de tubería desde 10 mm hasta 600 mm. -
Diseño robusto y fácil de transportar
Todo el sistema se entrega en un maletín de transporte sólido y compacto.
APLICACIONES TÍPICAS
La SE-40 está diseñada para múltiples campos de aplicación, entre ellos:
-
Inspección de tuberías industriales
-
Revisión de tubos de calderas
-
Inspección de recipientes y prensas industriales
-
Evaluación de conductos y sistemas cerrados
-
Detección de grietas, corrosión, soldaduras defectuosas y bloqueos
El sistema permite capturar imágenes y videos de cualquier condición interna relevante para diagnóstico y mantenimiento.
PRINCIPIO DE FUNCIONAMIENTO
La SE-40 utiliza una cámara de inspección montada en un cable de inserción flexible, que se introduce al interior de la tubería o conducto.

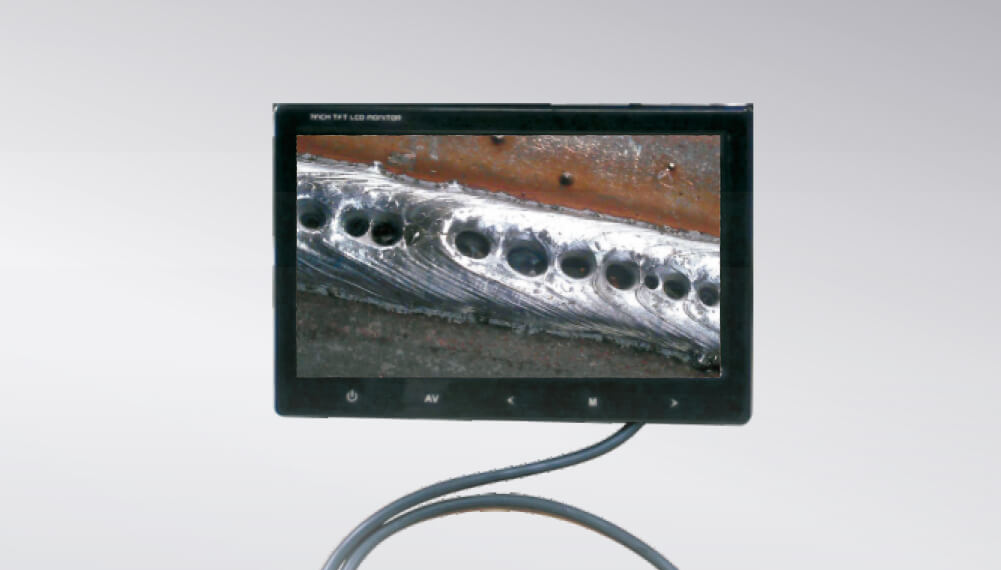

La imagen capturada se transmite en tiempo real a un monitor LCD TFT de 7 pulgadas, permitiendo al operador visualizar y documentar el estado interno del sistema inspeccionado.
El sistema incluye un contador eléctrico de distancia, que muestra en pantalla la posición exacta de la cámara dentro de la tubería, con una precisión de hasta ±15 mm.

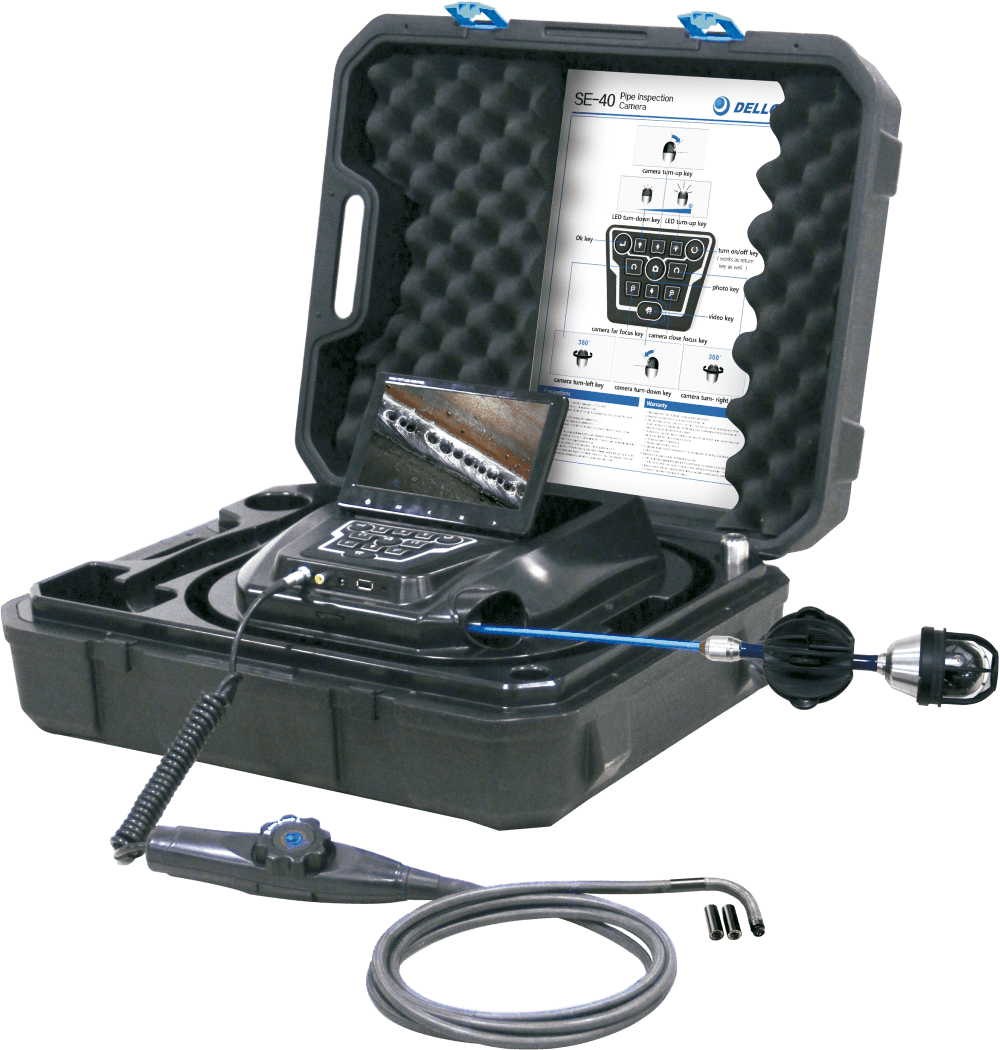

INCLUYE
Configuración estándar de la SE-40 Cámara de Inspección de Tuberías:
-
Monitor LCD TFT de 7 pulgadas
-
Cámara de inspección (según configuración)
-
Cable de inserción de 30 m
-
Contador eléctrico de distancia
-
Batería recargable y cargador
-
Tarjeta de memoria
-
Maletín de transporte
-
Manual de operación
(Cables de mayor longitud disponibles bajo solicitud)
Especificaciones Técnicas
La SE-40 está compuesta por:
-
Monitor LCD TFT de 7″, portátil y de fácil visualización
-
Cable de inserción de 30 metros, fabricado en fibra de vidrio de alta flexibilidad, con diámetro de 5,5 mm
-

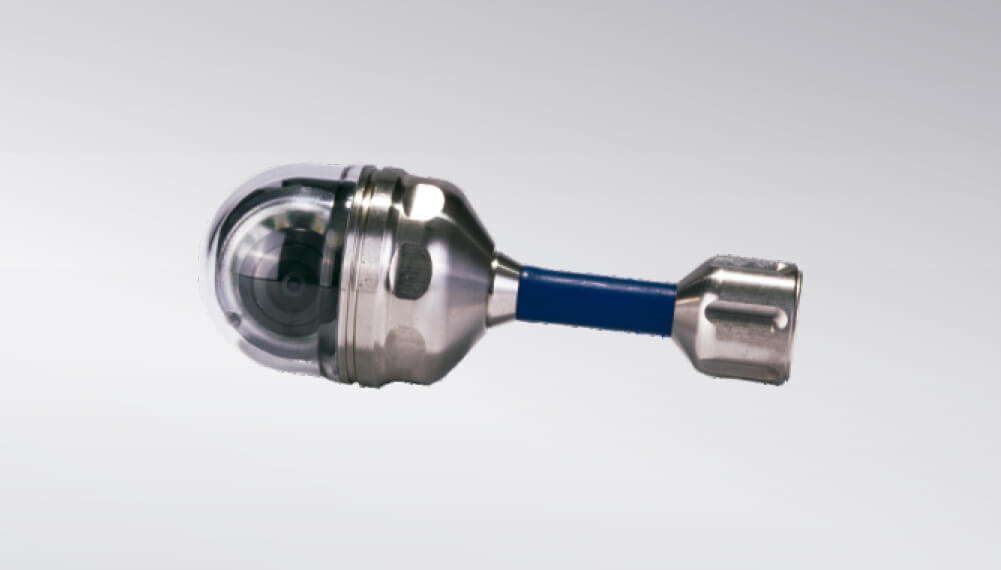

Cámara panorámica e inclinable de 40 mm, con:
-
Enfoque manual
-
Rotación panorámica de 360°
-
Inclinación de 180°
-
Clase de protección IP67
-
Tapa de protección reemplazable
-
Además, el sistema puede configurarse con diferentes tamaños de cámara, lo que permite inspeccionar distintos diámetros de tubería con una sola plataforma, optimizando la inversión.
CARACTERÍSTICAS DESTACADAS
-
Minicámara panorámica e inclinable de 40 mm
Proporciona una visión global del interior de la tubería. -
Cámara de 24 mm
Campo de visión superior a 100°, protección IP67. -
Sonda articulada bidireccional de 8,4 mm
Ideal para la inspección de tuberías de menor diámetro. -
Iluminación LED integrada
Garantiza imágenes claras y coloridas incluso en entornos completamente oscuros. -
Captura de imágenes y video
Teclas dedicadas para fotografía y grabación de video. -
Almacenamiento de datos
Tarjeta de memoria 8 GB incluida, ampliable hasta 32 GB. -
Batería reemplazable y desmontable
Recargable de forma independiente, con autonomía superior a 4 horas. -
Sistema multilenguaje
Interfaz disponible en 14 idiomas, facilitando su uso en distintos entornos de trabajo
