Probador de Cuchillas de Espesor de Revestimiento
NOVOTEST TPN-2808
El NOVOTEST TPN-2808 es un probador de espesor de recubrimientos por método de corte, diseñado para medir el espesor de una o múltiples capas de revestimiento sobre sustratos metálicos y no metálicos.
El principio de funcionamiento se basa en la realización de una muesca controlada en el recubrimiento mediante un cortador de geometría especial. El espesor del revestimiento se determina midiendo el ancho de la muesca, utilizando un microscopio de medición portátil con el rango adecuado.
Este método permite obtener mediciones precisas del espesor total del recubrimiento y, en el caso de sistemas multicapa, medir cada capa de forma individual.
El equipo cumple con las normas ISO 2808, ASTM B 4138 y DIN EN 1071-2.
Ventajas
-
Medición directa del espesor del recubrimiento
Método físico confiable basado en el corte del revestimiento. -
Ideal para sistemas multicapa
Permite determinar el espesor de cada capa individual en recubrimientos complejos. -
Aplicable a múltiples sustratos
Adecuado para superficies metálicas y no metálicas. -
Cumplimiento normativo internacional
Alineado con los principales estándares de medición de espesor por corte. -
Instrumento compacto y portátil
Fácil de transportar y utilizar en terreno o laboratorio.
APLICACIONES TÍPICAS
El NOVOTEST TPN-2808 se utiliza comúnmente en:
-
Inspección de revestimientos de pintura industrial
-
Medición de espesor de recubrimientos protectores
-
Evaluación de sistemas de pintura multicapa
-
Control de calidad en procesos de recubrimiento
-
Ensayos de laboratorio y verificaciones en terreno
PRINCIPIO DE FUNCIONAMIENTO
El método de medición por cuchilla consiste en:
- Realizar un corte en forma de muesca en el recubrimiento mediante un cortador especial.
- Medir el ancho de la muesca generada utilizando un microscopio de medición portátil.
- Calcular el espesor del recubrimiento a partir de la geometría conocida del cortador.
Gracias a este principio, es posible medir el espesor total del recubrimiento o distinguir capas individuales en sistemas multicapa.
MEDICIÓN DE REVESTIMIENTOS MULTICAPA
Una de las principales ventajas del TPN-2808 es su capacidad para:
-
identificar claramente las interfaces entre capas,
-
medir el espesor de cada capa por separado, y
-
verificar la correcta aplicación de sistemas de recubrimiento complejos.
Esto resulta especialmente útil en inspecciones donde se exige trazabilidad y control detallado del sistema de pintura.
DISEÑO Y ERGONOMÍA
El NOVOTEST TPN-2808 presenta un diseño simple y robusto:
-
Cuerpo compacto, fácil de manejar
-
Cortadores intercambiables según la aplicación
-
Diseño pensado para uso repetido en inspecciones de campo y laboratorio
INCLUYE
Configuración estándar del NOVOTEST TPN-2808 – Probador de Cuchillas de Espesor de Revestimiento:
-

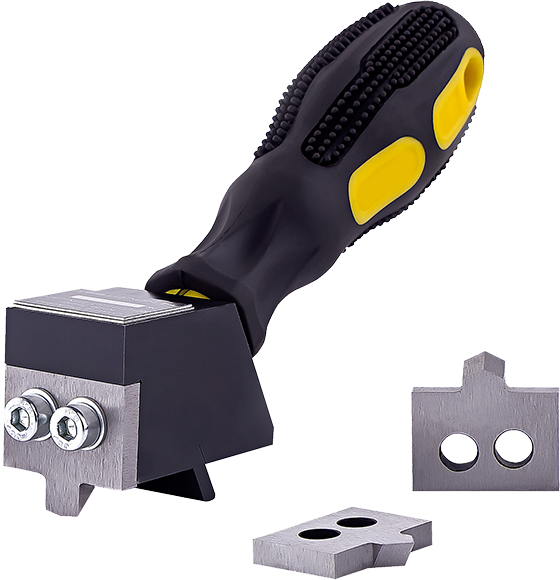

Medidor de cuchillas de espesor de revestimiento
-
3 cortadores intercambiables
-
Manual de instrucciones
-
Maleta de transporte
(Microscopio de medición no incluido)
Especificaciones Técnicas
-
Rango de medición de espesor:
Depende del rango y la escala del microscopio de medición utilizado -
Precisión de medición:
Aproximadamente la mitad de la escala del microscopio -
Discontinuidad de medición:
Depende del tipo de cortador utilizado -
Dimensiones del instrumento:
170 × 50 × 50 mm
Normas aplicables
-
ISO 2808
-
ASTM B 4138
-
DIN EN 1071-2
