Medidor Portable de Dureza Combinado

NOVOTEST T-UD3

Martillo de rebote para hormigon Novotest SH

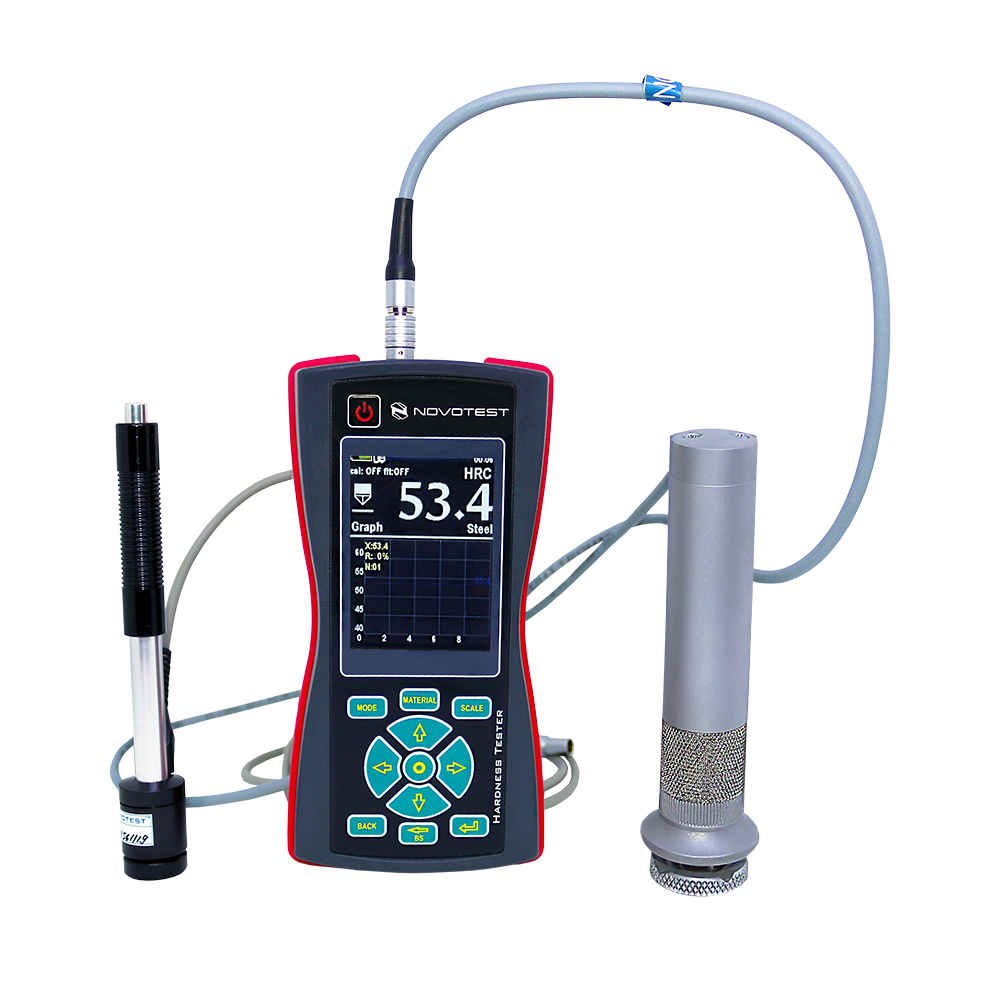

El NOVOTEST T-UD3 es un medidor portable de dureza combinado que integra dos métodos indirectos de medición de dureza en un solo equipo:

  • Impedancia de Contacto Ultrasónico (UCI) – ASTM A1038

  • Leeb (rebote dinámico) – ASTM A956

Esta combinación convierte al T-UD3 en una solución altamente versátil, capaz de medir la dureza de metales de cualquier forma, tamaño y condición superficial, así como evaluar capas endurecidas superficiales y resistencia a la tracción.

El equipo permite conectar ambas sondas sin apagar el dispositivo, facilitando el trabajo en terreno y mejorando la eficiencia operativa.

Ventajas

  • Dos métodos de dureza en un solo equipo
    UCI + Leeb, seleccionables según la aplicación.

  • Amplio rango de aplicaciones
    Medición de piezas pequeñas, grandes, delgadas, masivas y de geometría compleja.

  • Medición de capas endurecidas superficiales
    Ideal para procesos como nitruración y cementación.

  • Gran cantidad de calibraciones integradas
    Hasta 88 combinaciones de materiales y escalas de dureza.

  • Calibración libre del usuario
    Posibilidad de calibrar cualquier escala en cualquier rango.

  • Pantalla gráfica a color de gran tamaño
    Excelente visibilidad y operación intuitiva.

  • Cámara fotográfica integrada
    Permite documentar visualmente cada medición para informes completos.

  • Reconocimiento automático de sondas
    El equipo identifica automáticamente el tipo de sonda conectada.

  • Diseño robusto para uso industrial
    Carcasa impermeable con protección de goma antigolpes.

APLICACIONES TÍPICAS

El NOVOTEST T-UD3 se utiliza ampliamente en:

  • Control de calidad de piezas metálicas

  • Inspección de tratamientos térmicos

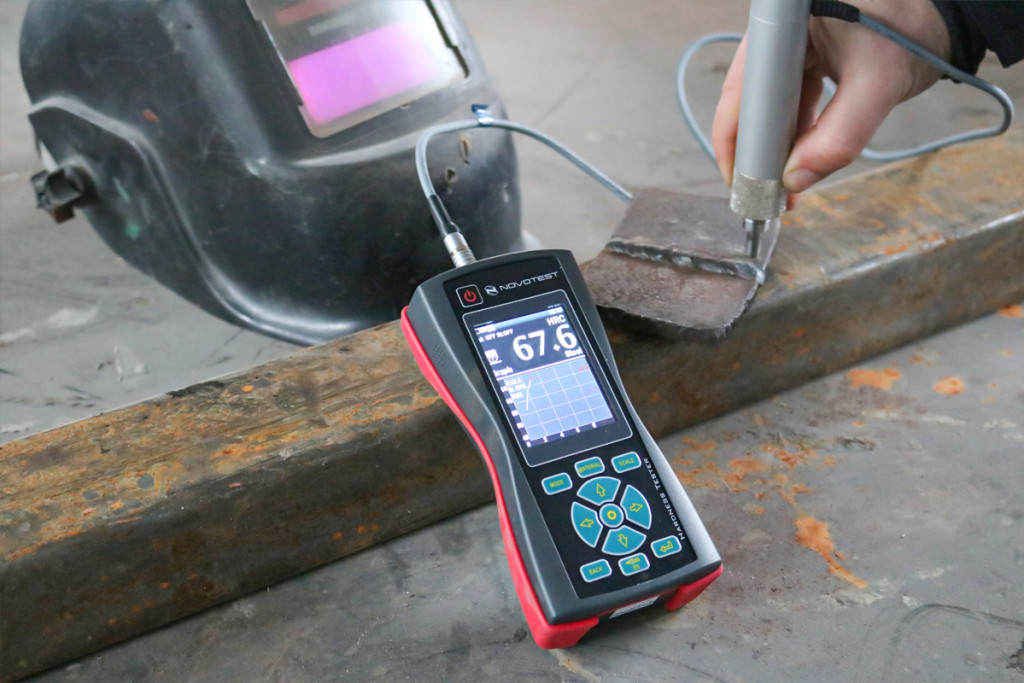

  • Evaluación de soldaduras y zonas afectadas por el calor (HAZ)

  • Medición de dureza en capas endurecidas superficiales

  • Inspección de componentes de forma compleja o acceso limitado

  • Verificación de dureza y resistencia a la tracción en mantenimiento industrial

PRINCIPIO DE FUNCIONAMIENTO

El T-UD3 combina dos métodos complementarios:

Método UCI (Ultrasonic Contact Impedance)

  • Utiliza un indentador de diamante con penetración de solo micras.

  • Ideal para:

    • piezas pequeñas (≥100 g),

    • paredes delgadas (≈1 mm o menos con soporte),

    • superficies pulidas,

    • capas endurecidas superficiales.

Método Leeb (rebote dinámico)

  • Basado en la velocidad de rebote de un cuerpo de impacto.

  • Adecuado para:

    • piezas grandes y masivas,

    • superficies mal preparadas,

    • materiales de grano grueso.

El usuario puede cambiar entre métodos simplemente reemplazando la sonda, sin apagar el equipo.

MEDICIÓN EN CONDICIONES ESPECIALES

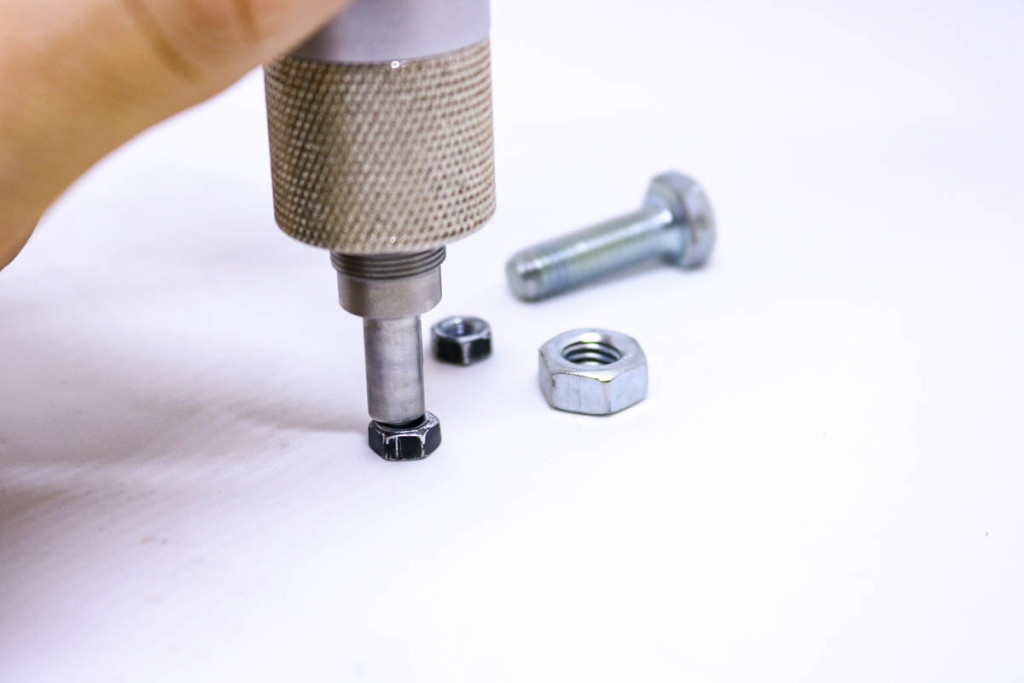

Piezas pequeñas y delgadas

Con la sonda UCI, es posible medir piezas de ≈100 g y 1 mm de espesor, e incluso menores utilizando el soporte de prueba UCI NOVOTEST.

Geometrías complejas

La sonda UCI permite medir dureza en:

  • ranuras,

  • radios pequeños,

  • superficies curvas,

  • zonas de difícil acceso.

Superficies con baja preparación

La sonda Leeb permite medir dureza en superficies rugosas o con estructura de grano grueso, sin dispersión significativa de resultados.

MEDICIÓN DE RESISTENCIA A LA TRACCIÓN

El T-UD3 permite evaluar resistencia a la tracción (MPa) a partir de correlaciones de dureza, dentro del rango:

  • 370 – 1740 MPa

CÁMARA INTEGRADA Y DOCUMENTACIÓN

El equipo incorpora una cámara fotográfica integrada, que permite:

  • almacenar imágenes del punto exacto de medición,

  • asociar resultados numéricos con evidencia visual,

  • generar informes técnicos completos y trazables.



MEMORIA Y SOFTWARE

  • Almacenamiento de datos limitado solo por la tarjeta de memoria (hasta 32 GB)

  • Transferencia de datos a PC mediante cable USB y software incluido

  • Exportación de resultados en formato de hoja de cálculo

INCLUYE

Configuración estándar del NOVOTEST T-UD3 – Medidor de Dureza Combinado:

  • Unidad principal T-UD3

  • Sonda UCI (10 N, 50 N o 98 N, a elección)

  • Sonda Leeb tipo D

  • 3 baterías AA

  • Cargador

  • Cable USB

  • Software para PC

  • Manual de operación

  • Maleta de transporte

Especificaciones Técnicas

Métodos y sondas

Sondas UCI:

  • 1 kgf (10 N) – 2,2 lbf

  • 5 kgf (50 N) – 11 lbf

  • 10 kgf (98 N) – 22 lbf

Sondas Leeb disponibles:

  • D, DC, DL, C, D+15, E, G

Rangos de medición

  • HRC: 20 – 70

  • HB: 90 – 650

  • HV: 230 – 940

  • Resistencia a la tracción: 370 – 1740 MPa

  • Calibraciones personalizadas: disponibles en cualquier rango (ej.: HV 100 – 1600)

Precisión de medición

  • HRC: ±2 HRC

  • HB: ±10 HB

  • HV: ±15 HV

Escalas de dureza

  • UCI: HRC, HB, HV

  • Leeb: HRC, HRB, HB, HV, HL, MPa

  • Escalas personalizadas adicionales mediante calibración

Indentadores

  • UCI: Diamante

  • Leeb: Bola endurecida

Materiales calibrados

  • UCI: acero

  • Leeb: acero, acero aleado, hierro fundido, acero inoxidable, aluminio, bronce, latón, cobre

  • Materiales adicionales mediante calibración personalizada

Visualización y análisis de datos

  • Carga aplicada / contacto (UCI)

  • Ángulo de impacto (Leeb)

  • Resultado individual

  • Máx., mín., promedio

  • Número de pruebas

  • Desviación y coeficiente de variación

  • Histograma, señal y modos inteligentes con filtrado de mediciones incorrectas

Condiciones de operación

  • Temperatura: −20 °C a +40 °C

  • Humedad: 30 % – 80 % HR

Alimentación y dimensiones

  • Alimentación: DC 4,5 V (3 baterías AA)

  • Duración de la batería: aprox. 10 horas

  • Dimensiones: 160 × 75 × 30 mm

  • Peso neto: ≈ 0,3 kg (sin sonda)

  • Peso bruto (paquete): ≈ 2 kg

Normas aplicables

  • ASTM A1038

  • ASTM A956

  • ASTM E140

  • ISO 18265

  • DIN 50159

  • GB/T 34205

Garantía

  • Garantía: 3 años (1 + 2)
