Medidor de Espesores para Materiales No Ferrosos

Danatronics MTG-99

Cámara infrarroja automotriz SATIR NV628 compacta, diseñada para conducción nocturna segura y detección de peatones en condiciones de baja visibilidad.<br />

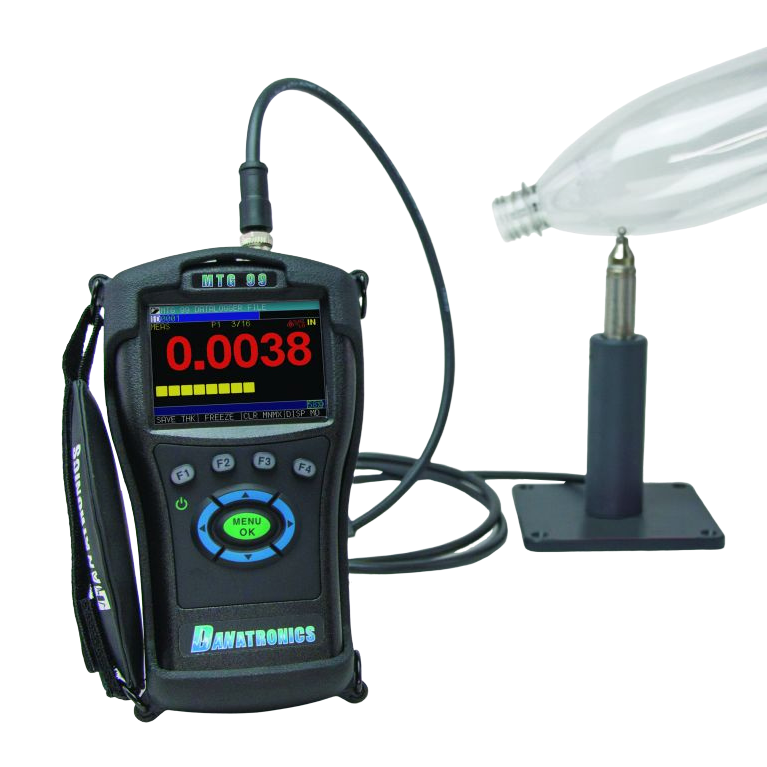

El Danatronics MTG-99 es un medidor de espesores por ultrasonido especialmente diseñado para materiales no ferrosos, como plásticos, vidrio, fibra de vidrio, goma y otros materiales compuestos.

Gracias a su diseño simple y robusto, el MTG-99 es una herramienta confiable para mediciones rápidas y precisas en terreno, sin dañar el material y sin necesidad de acceso a ambas caras del componente.

Este equipo es ampliamente utilizado en aplicaciones industriales, control de calidad y mantenimiento, donde otros métodos de medición resultan invasivos o poco prácticos.

Ventajas

  • Optimizado para materiales no ferrosos
    Ideal para medir espesores en plásticos, vidrio, materiales compuestos y otros sólidos no metálicos.

  • Medición desde un solo lado del material
    Permite inspeccionar componentes instalados o cerrados sin desmontaje.

  • Operación simple y directa
    Interfaz intuitiva que facilita mediciones rápidas con mínima configuración.

  • Equipo compacto y portátil
    Diseño liviano, fácil de transportar y operar durante inspecciones prolongadas.

  • Ensayo completamente no destructivo
    No altera la integridad del material inspeccionado.

APLICACIONES TÍPICAS

El Danatronics MTG-99 se utiliza comúnmente en:

  • Medición de espesor en plásticos y polímeros.

  • Inspección de vidrio y fibra de vidrio.

  • Control de calidad en materiales compuestos.

  • Verificación de espesor en tuberías y recipientes no metálicos.

  • Aplicaciones industriales donde no es posible usar métodos mecánicos de medición.

PRINCIPIO DE FUNCIONAMIENTO

El MTG-99 opera mediante el método de ultrasonido pulso-eco. El equipo emite un pulso ultrasónico que se propaga a través del material no ferroso y se refleja en la cara opuesta.

El instrumento mide el tiempo de retorno de la señal ultrasónica y, utilizando la velocidad del sonido configurada para el material, calcula de forma precisa el espesor del componente.

Este método permite realizar mediciones rápidas, seguras y no destructivas, incluso en materiales sensibles.

MEDICIÓN EN MATERIALES NO FERROSOS

A diferencia de los medidores de espesores orientados a acero, el MTG-99 está calibrado y optimizado para trabajar con materiales de baja atenuación acústica, garantizando:

  • lecturas estables,

  • buena repetibilidad, y

  • confiabilidad en materiales donde otros equipos presentan dificultades.

Esto lo convierte en una solución específica y eficiente para este tipo de aplicaciones.

DISEÑO Y ERGONOMÍA

El Danatronics MTG-99 ha sido diseñado para facilitar el trabajo en terreno:

  • Carcasa compacta y resistente, adecuada para ambientes industriales.

  • Pantalla digital clara, legible en distintas condiciones de iluminación.

  • Controles simples que permiten operar el equipo con una sola mano.

Su diseño ergonómico reduce la fatiga del operador durante inspecciones continuas.

INCLUYE

Configuración estándar del Medidor de espesores para materiales no ferrosos Danatronics MTG-99:

  • Unidad principal MTG-99

  • Transductor ultrasónico (según configuración seleccionada)

  • Cable del transductor

  • Acoplante

  • Manual de operación

  • Estuche o maletín de transporte

(La configuración puede variar según la aplicación y el tipo de material a inspeccionar.)

Modelos

Medidor de espesor magnético que incluye: sonda PR-1, cable  enroscado de 4 pies (CC-04), kit de calibración estándar (MTG-CK-STD), soporte de sonda de 2 piezas (MTG-2PS), cabina de goma (ECHO-RB) con Heavy Duty Bail (ECHO-HDB), adaptador de cargador con cable USB (ECHO-CA), batería de iones de litio recargable (ECHO-LBP), programa de interfaz Data XL para exportar las lecturas guardadas a la PC (Microsoft Excel) y estuche de transporte de plástico (MTG-PCC)

Medidor de espesor magnético con Kit de calibración de rango extendido que incluye: sonda PR-1, cable enroscado de 4 pies (CC-04), kit de calibración de rango extendido (MTG-CK-ER), soporte de sonda de 2 piezas (MTG-2PS), cabina de goma (ECHO-RB ) con Heavy Duty Bail (ECHO-HDB), adaptador de cargador con cable USB (ECHO-CA), batería de iones de litio recargable (ECHO-LBP), programa de interfaz Data XL para exportar las lecturas guardadas a la PC (Microsoft Excel) y estuche de transporte de plástico (MTG-PCC)

Especificaciones Técnicas

Dimensiones y peso

  • Dimensiones:
    184 × 101,6 × 50,8 mm
    (7,25″ L × 4,00″ W × 2,00″ H)

  • Peso:
    0,52 kg (1,15 lb) con batería interna de iones de litio

Pantalla y visualización

  • Tipo de pantalla:
    Pantalla TFT a color de alta resolución de 3,5″, 320 × 240 píxeles (1/4 VGA), legible a la luz del sol, con múltiples paletas de color

  • Dimensiones de la pantalla:
    70,08 × 52,56 mm (ancho × alto)
    Diagonal: 88,9 mm (3,5″)

  • Iluminación de fondo:
    LED con intensidad variable

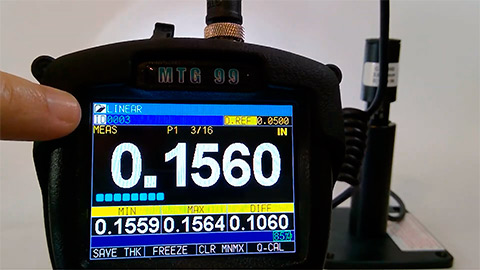

  • Formatos de visualización:

    • Solo espesor

    • Espesor con hasta 3 campos personalizables

    • Gráfico de espesores y bandas

    • Vista de cuadrícula

  • Tasa de actualización de pantalla:
    4, 8, 16 y 20 Hz

  • Modo mínimo / máximo:
    Captura de valores mínimo y máximo con frecuencia de medición de 60 Hz

Rango y precisión de medición

  • Rango de espesor:
    0,0001″ – 1,00″ (0,001 – 25,4 mm)
    Para materiales no ferrosos, con acceso a ambos lados del material

  • Resolución:

    • 0,01″ (0,1 mm)

    • 0,001″ (0,01 mm)

    • 0,0001″ (0,001 mm)
      (según rango de espesor seleccionado)

Modos y funciones

  • Registrador de datos:
    Registrador de datos alfanumérico interno basado en archivos

  • Almacenamiento de datos:
    Tarjeta microSD incorporada y extraíble, ampliable hasta 32 GB

  • Apagado automático:
    Seleccionable de 1 a 31 minutos o desactivado

  • Alarmas:
    Alarmas alta y baja con función de vibración

Interfaz y conectividad

  • Entradas / salidas:

    • USB 2.0

    • Puerto RS-232 (opcional)

    • Bluetooth (opcional)

    Permite enviar y recibir lecturas y archivos de medición

Alimentación y autonomía

  • Duración de la batería:
    Hasta 16 horas con batería de iones de litio (valor de referencia)

  • Requisitos de alimentación (CA):

    • 100 – 120 VCA

    • 200 – 240 VCA

Teclado e interfaz de usuario

  • Teclado:
    Teclado de goma iluminado, apto para uso industrial

  • Idiomas disponibles:
    Inglés, francés, alemán, español, italiano, ruso, checo, finlandés, chino, japonés y húngaro

Condiciones ambientales

  • Temperatura de funcionamiento:
    −20 °C a +50 °C
    (−4 °F a 122 °F)

Protección y encapsulamiento

  • Encapsulamiento:
    Diseñado para IP67

Garantía

  • Garantía del equipo:
    Garantía limitada de 2 años en piezas y mano de obra bajo uso normal

  • Garantía de la sonda:
    90 días
    (La sonda no debe dejarse caer ni utilizarse cerca de materiales ferrosos como hierro o acero; esto anula la garantía)
